Оборудование для производства металлочерепицы

Наше предприятие серийно производит автоматические линии для производства металлочерепицы всех популярных видов: Каскад, Монтерей, Банга, Андалузия, Джокер, Финера, Adamante, Armorium, и.т.п.

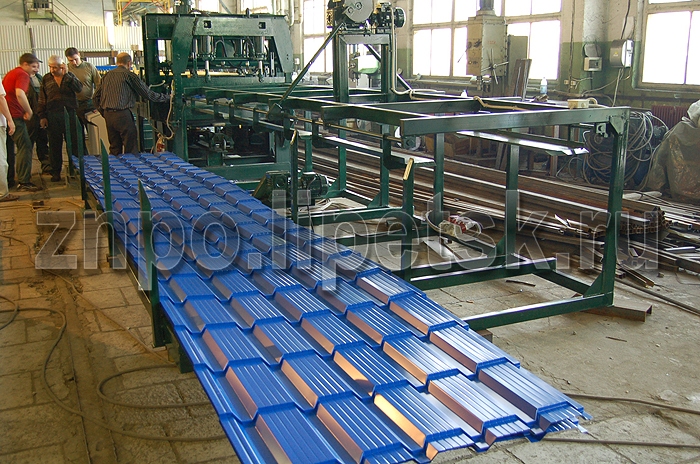

линия Каскад-25 в наличии б/у

Стоимость данного оборудования от 2 780 000 рублей

Предоплата 10%

Гарантия 3 года

Акция! Скидка 7% на всё оборудование

Цены на все линии для производства металлочерепицы

Преимущества нашего оборудования

  • Идеальное качество штамповки ступеней – лист без «бликов на солнце»
  • Идеальная стыковка листов металлочерепицы (при высокой производительности линии)
  • Линии профилируют более тонкий металл
  • Гарантия — 3 года на все узлы и агрегаты (в т.ч. двигатели, редукторы, подшипники и.т.д.)
  • Пусконаладка и обучение входят в стоимость (в т.ч. проживание и проезд)
  • Производительность до 9 метров в минуту (с порезкой и укладкой)
  • Реализован механизм автоматической заправки листа
  • Одновременно программируется до 25 заданий
  • Можем продемонстрировать 30 линий в работе (в т.ч. СуперМонтерей, Каскад, линии для фасонных деталей - коньков, уголков и пр.)

Общие технические характеристики

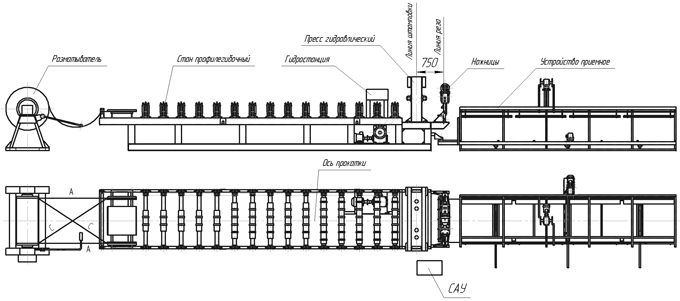

Эскиз линии для производства металлочерепицы 1 2 4 5 6 8 9

Технические параметры

  • Производительность (с учетом рубки при идеальной стыковке листов) — до 9 м/мин
  • Габариты линии — от 21000 x 2200 x 2000 мм
  • Установленная мощность — от 23,5 кВт
  • Температурный режим эксплуатации оборудования — не ниже 4°С
  • Обслуживающий персонал — 1 чел
  • Масса линии — от 11 000 кг

Обрабатываемый материал

  • Оцинкованный металл с полимерным покрытием (ГОСТ 30246-94)
  • Толщина ленты — от 0,35 до 0,6 мм
  • Ширина рулона — 1250 мм

Поставщики и производители металла

Более чем в 2 раза быстрее
при идеальной стыковке листов на кровле

В 1,5 раза быстрее
при идеальной точности порезки

Виды металлочерепицы

  • Шанхай МП30-1000

    Андалузия МП50-1000

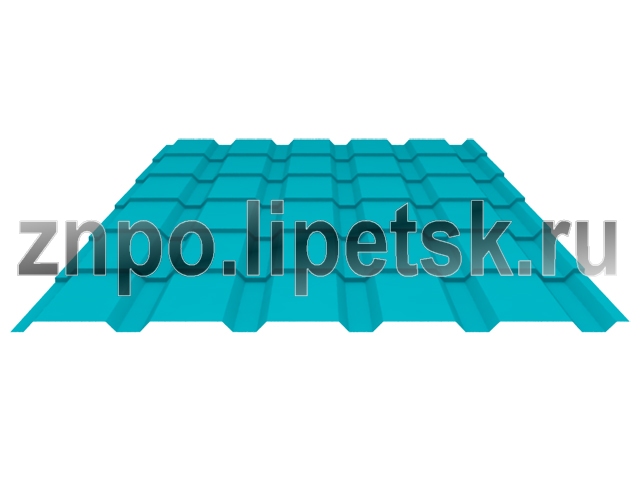

    Каскад МП20-1115
  • Модерн МП20-1100

    Adamante МП30-1150

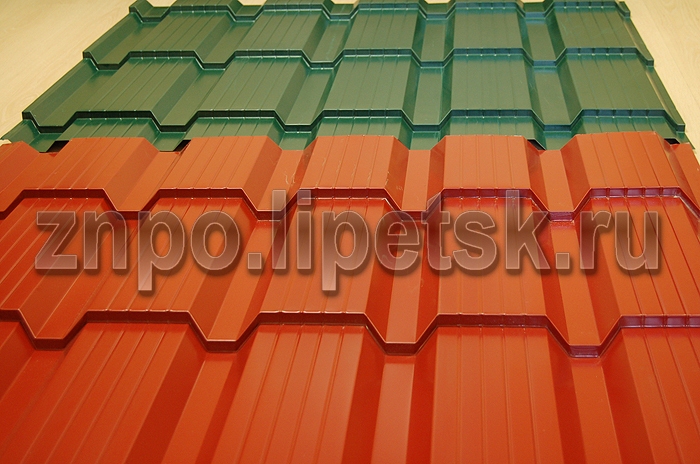

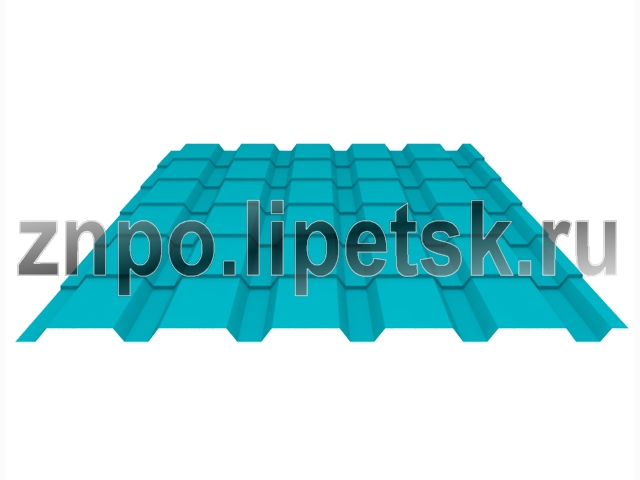

    Каскад МП25-1050
  • Каскад МП20-1115

    СуперМонтерей МП25-1100

    СуперМонтерей МП25-1100
  • Монтерей МП24-1100

    Монтерей МП27-1120

    Монтерей МП27-1120
  • Каскад МП25-1050

    Финера

    Джокер МП35-1075
  • Банга МП44-1000

    Armorium МП27-1120

    Монтерей МП24-1100
  • Джокер МП35-1075

    Монтерей МП24-1100

Узлы и агрегаты производственной линии

1

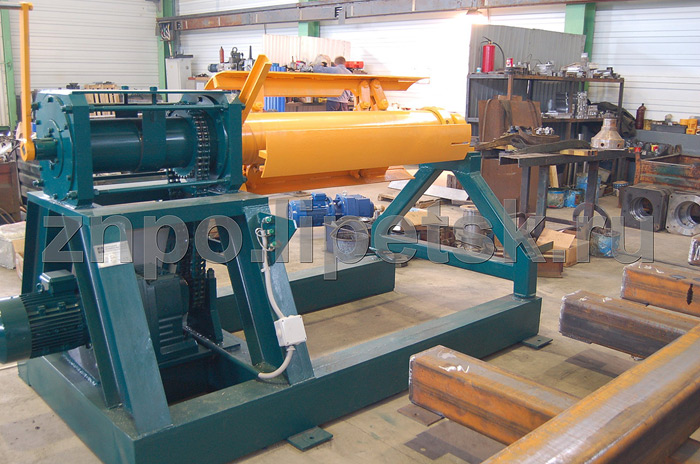

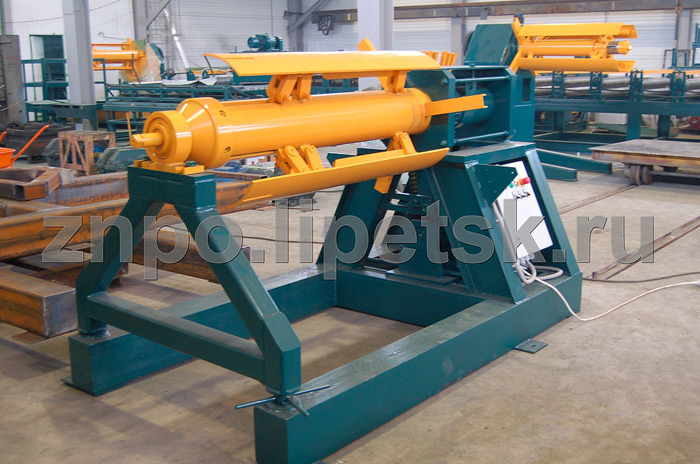

Разматыватель рулона консольный

Устройство для размотки рулонов металла и дальнейшей подачи полосы в прокатный стан. Оборудован автоматической системой управления.

Размотчик консольный РК-10

Технические характеристики

Установленная мощность, кВт 7,5
Габариты (L x B x H), мм 2 480 x 1 730 x 1 830
Грузоподъемность, кг до 10 000
Ширина рулона, мм 1 250
Внутренний диаметр рулона, мм от 480 до 620
Наружный диаметр рулона, мм 1 500
Толщина металла в рулоне, мм 0,3...2,0

Скачать инструкцию

Преимущества нашего разматывателя

  • Имеет увеличенный ресурс службы, рассчитан на г/п 10т без подпорной "ноги".
  • Возможность реверсивной размотки в разные стороны
  • Позволяет разматывать рулоны с внутренним диаметром 500 мм (производства КНР)
  • Возможность эксплуатации в составе скоростных линий (хватает мощности быстро раскрутить тяжелый рулон)
  • Не повреждает внутреннюю поверхность рулона, в отличии от двухопорного разматывателя
  • Не изнашиваются опорные подшипники.
  • Оборудован собственной автоматической системой управления, позволяющей следить за провисом полосы, скоростью и направлением движения

Дополнительные опции

Разматыватель может комплектоваться загрузочной передвижной подъемной телегой. Телега необходима для разгрузки кранового оборудования цеха, которое постоянно задействовано на отгрузке профнастила и заправке новых рулонов.

Возможна комплектация размотчика устройством гидравлического розжима катушки устройством гидравлического разжима катушки для ускорения процесса заправки рулона

Размотчики рулонов (виды и характеристики)

2

Станок отрезной для быстрой замены рулона

Отрезает перед станом последний лист из заказа для того, чтобы быстро заменить рулон на другой цвет.

Станок отрезной для быстрой замены рулона

Перед заправкой другого рулона для следующего заказа необходимо, чтобы лист из стана полностью выкатался в предыдущий заказ (без отхода).

Для этого автоматика линии останавливает прокатный стан там, где требуется обрезать последний лист. Отрезка осуществляется при помощи отрезной машинки

Ножницы могут комплектоваться электроприводом для удобства оператора.

3

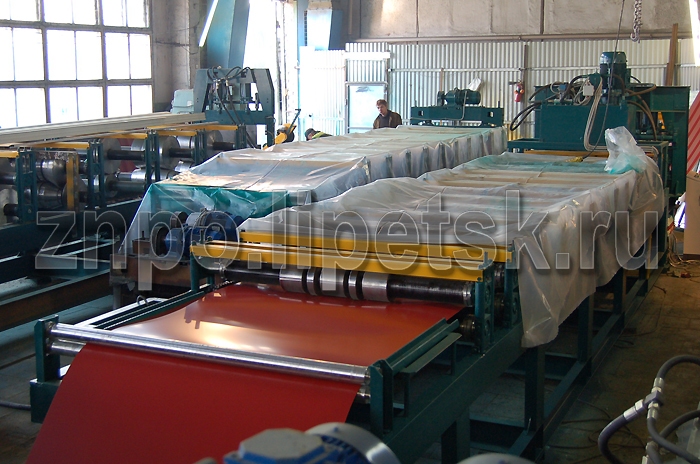

Узел ламинации листа

Представляет собой устройство для крепления рулона пленки для ламинации гладкого листа перед профилированием.

Узел ламинации листа

Ламинированная металлочерепица при транспортировке и монтаже не царапается - после монтажа защитная пленка удаляется и поверхность остается без царапин и бликов на солнце

4

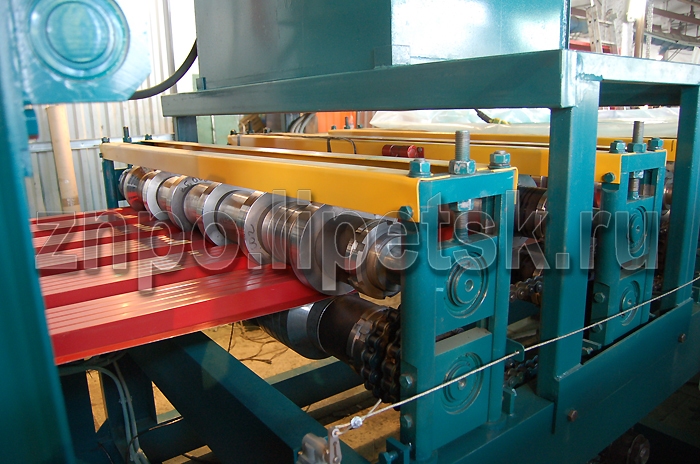

Стан прокатный

Выполняет главную функцию — формирует гофрированный лист из гладкого методом холодного профилирования.

Стан прокатный профилирующий линии для металлочерепицы

Преимущества прокатного стана

  • Идеальное качество профиля на разных металлах, лист не бликует на солнце, отсутствуют перекаты
  • Рабочий инструмент изготовлен из стали Ст40Х на высокоточных обрабатывающих центрах
  • Используются итальянские самоцентрирущиеся подшипниковые узлы
  • Сконструирован для работы в составе скоростной линии
  • Крепление роликов и валов через шпонку
  • Минимальный диаметр вала — 100 мм
  • Для установки на неровную поверхность оборудован ножками с регулировкой по высоте
  • Ресурс службы не менее 10 лет

Технические характеристики станов для разных видов металлочерепицы

Вид профиля Кол-во клетей Масса, кг Габаритные размеры, мм Потребляемая мощность, кВт
Длина Ширина Высота
Каскад 20 15 7 450 9 700 1 660 2 200 7,5
Каскад 25 15 7 500 9 700 1 660 2 200 7,5
Монтерей 24 13 7 300 8 500 1 660 2 200 7,5
Монтерей 25 16 7 300 8 500 1 660 2 200 7,5
Монтерей 27 15 9 000 9 700 1 660 2 200 7,5
Банга-44 28 18 000 22 000 1 660 2 200 15
Банга Мини-25 16 12 000 10 300 1 660 2 200 7,5
Джокер-35 18 10 500 11 100 1 660 2 200 7,5
Андалузия-50 28 18 000 22 000 1 660 2 200 15
Андалузия Мини-27 18 14 000 12 500 1 660 2 200 15
Модерн 20 18 10 400 11 100 1 660 2 200 7,5
Шанхай 30 18 10 200 11 100 1 660 2 200 7,5
5

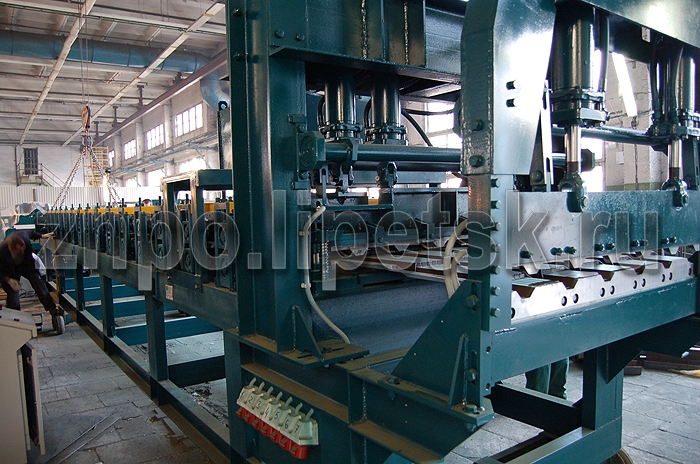

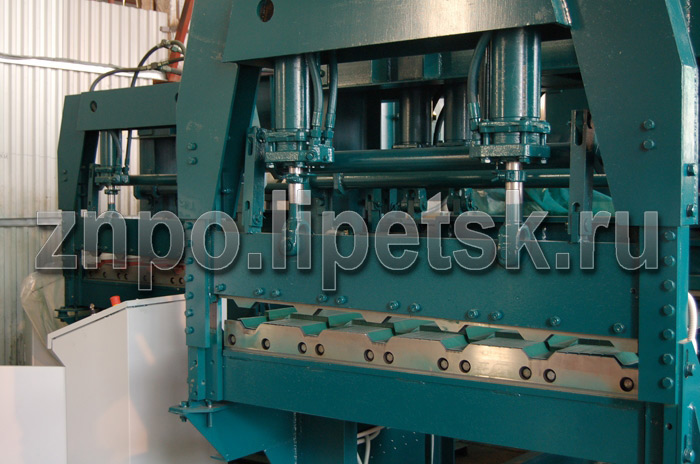

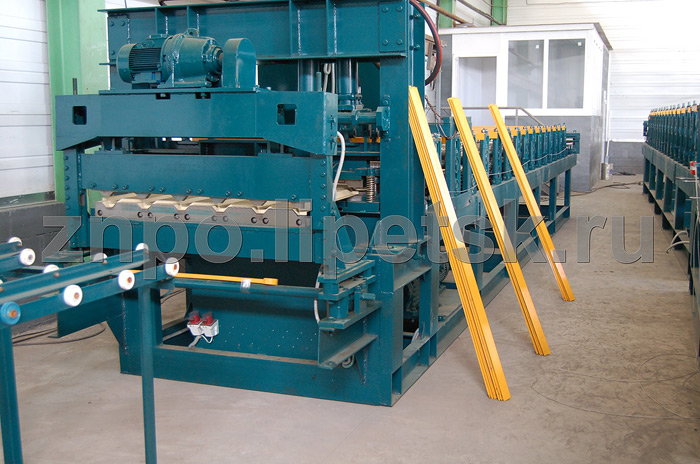

Штампующее устройство

Служит для формирования поперечных ступенек на предварительно профилированном листе. Поставляется в комплекте с маслостанцией.

Штампующее устройство для автоматической линии по производству металлочерепицы

Преимущества

  • Целиковый штамп (ненаборный) - высокая точность штамповки
  • Идеальная точность изготовления инструмента, на высокоточном обрабатывающем центре производства США

Технические характеристики

Ход прижима, мм 15
Ход пуансона, мм 40
Мощность привода маслостанции, кВт 7,5
Подача масла, л/мин 50 (100)
Рабочее давление, кг/см2 125
Емкость бака, л 125
Масса, кг от 750

Дополнительные опции

Скоростные линии (до 9 м/мин) комплектуются штампующим устройством повышенной производительности. В нем увеличены мощность привода, производительность насоса гидростанции и емкость масляного бака. По сравнению со стандартным, это устройство дает двойной выигрыш в скорости штамповки.

6

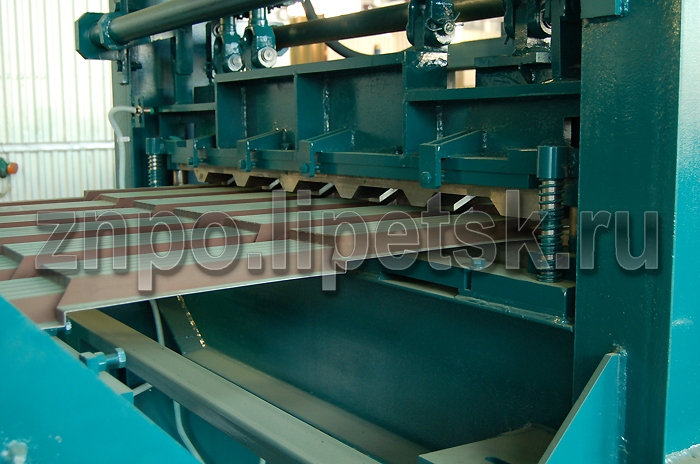

Ножницы гильотинные для резки

Предназначены для рубки готовой продукции на выходе из штампующего устройства.

Ножницы гильотинные в составе автоматической линии по производству металлической черепицы

Преимущества

  • Ножи выполнены "ласточкиным хвостом" - лист не уводит в сторону при рубе
  • Предназначены для работы на скоростных линиях
  • Отсутствует гидравлика - быстрый руб

Технические характеристики

Установленная мощность, кВт от 3,0
Длина отрезаемых изделий, мм по требования заказчика
Габариты (L x B x H), мм от 440 x 1 550 x 1 150
Масса, кг от 750
7

Ножницы фигурные для 3D реза

Вместо обычных гильотинных ножниц с прямым резом, линия может комплектоваться ножницами для фигурного 3D реза металлочерепицы. Ножницы позволяют рубить лист, повторяя профиль ступенек.

Ножницы фигурные для 3D реза

Технические характеристики

Установленная мощность, кВт 4,0
Толщина металла, мм 0,4-0,8
Цикл реза, сек 1,0
Масса, кг 1250

Ножницы для резки (виды и характеристики)

8

Устройство мелкодисперсионной смазки перед штамповкой

Предназначено для нанесения смазывающей жидкости на лист перед штампом разбрызгиванием "тумана" (мелкодисперсная смазка).

Устройство мелкодисперсионной смазки перед штамповкой

Преимущества

  • Малый расход смазывающей жидкости
  • Отсутствие луж, как при классической смазке листа разбрызгиванием
  • Полное покрытие листа тонкой пленкой смазки
9

Приемное устройство

Cлужит накопителем готовых листов для его последующей упаковки и отгрузки на склад. Позволяет обслуживать линию одному оператору.

Приемное устройство для складирования готовой черепицы

Преимущества

  • Разборный штабелер не требует отдельной фуры для транспортировки
  • Легкий, простой и надежный в эксплуатации
  • Позволяет принимать лист одному человеку вместо четверых

В базовую линию включен автоматический накопитель со сбрасыванием листа в пачку. Приемка пачки возможна вперед или в сторону.

Приемные устройства (виды и характеристики)

10

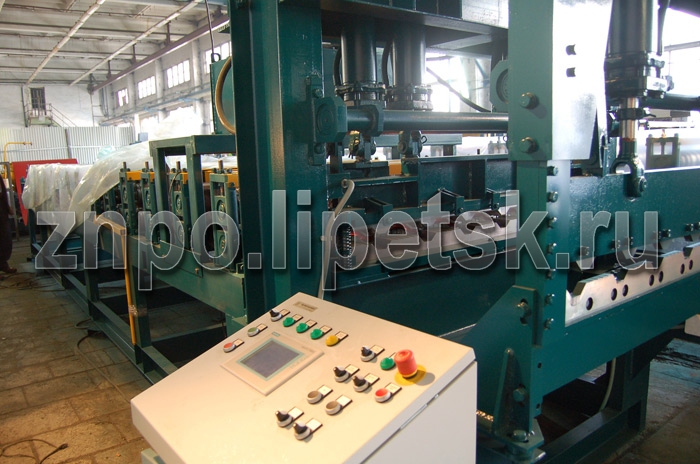

Система автоматического управления

Cвязывает все агрегаты в линию и синхронизирует управление ими.

Преимущества нашей САУ

  • Используются комплектующие только европейских производителей
  • Обеспечивает высокую точность позиционирования листа в штампе на большой скорости
  • Промышленное исполнение САУ, никаких "самоделок"
  • Реализован механизм автоматической заправки листа
  • Одновременно программируется до 25 заданий
  • Выгрузка статистики работы линии на USB
  • САУ может интегрироваться в 1С:Бухгалтерию
  • Наше оригинальное программное обеспечение позволяет использовать САУ в составе скоростных линий
  • Обеспечивает наиболее удобный интерфейс оператора
  • Следит за аварийными ситуациями
  • Минимизирует человеческий фактор

Отсутствуют китайские комплектующие!
