Оборудование для продольной резки рулонного металла на штрипс

Оборудование предназначено для раскроя рулонного металлопроката на ленты заданной ширины с намоткой штрипса в рулоны. Диапазон толщин обрабатываемого металла от 0,4 до 1,2 мм.

Стоимость данного оборудования от 5 790 000 рублей

Предоплата 10%

Гарантия 3 года

Цены на все линии для резки металла

Преимущества нашего оборудования

  • Позволяет наматывать большие рулоны штрипса
  • Позволяет быстро распускать большие рулоны
  • Высокая точность резки по ГОСТ 19851-74
  • Максимальная масса рулона 10тн
  • Минимальная ширина ленты 50мм
  • Плотная намотка порезанных рулонов
  • Гарантия — 3 года на все узлы и агрегаты
  • Любые запасные части всегда есть на складе

Общие технические характеристики

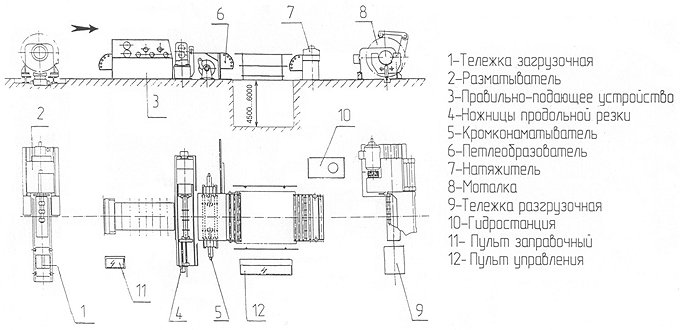

Линия продольной резки на эксизе (примерное размещение агрегатов)

Технические параметры

  • Точность порезки на ленту — ГОСТ 19851-74
  • Скорость резки — до 40 м/мин
  • Габариты — 18 500 x 4 700 x 2 100 мм
  • Потребляемая мощность — ок. 40 кВт
  • Вес линии — около 12 000 кг
  • Обслуживающий персонал — 2 человека

Обрабатываемый материал

  • Толщина металла — 0,4-1,2 мм (до 6 полос), 0,4-1,0 мм (до 12 полос)
  • Масса рулона (мах) — 10 000 кг
  • Ширина рулона (min/max) — 600/1250 (+20)
  • Минимальная ширина ленты — 50 мм

Поставщики и производители металла

Особенности

Наш завод предлагает несколько моделей такого оборудования. Различия в диапазоне толщин, и как следствие, в конструкции и стоимости. Поэтому для определения требуемой комплектации заказчику требуется четко определиться с техническим заданием (исходное сырье, получаемый штрипс, производительность, качество).

Для монтажа оборудования требуется ровная бетонная площадка с предварительно подготовленным технологическим колодцем глубиной до 7м, который позволяет компенсировать различный провис полос резанного штрипса и обеспечить равномерную намотку рулонов.

Узлы и агрегаты производственной линии (базовая комплектация)

1

Разматыватель рулона консольный РК-10.5

Предназначен для непрерывной подачи полосы в агрегат резки. Оборудован собственной системой автоматического управления, которая контролирует скорость вращения рулона и следит за аварийными ситуациями.
Разматыватель рулона консольный

Технические характеристики

Количество лопастей, шт 3(4)
Мощность привода, кВт 7,5
Габариты, L x В х H мм 2 720 х 1 500 х 1 220
Грузоподъемность (без опоры), кг 10 000
Мах. ширина рулона, мм 1 270
Внутренний диаметр рулона, мм 500 - 600
Внешний диаметр рулона mах, мм до 1100
Толщина металла в рулоне, мм 0,3..1,5
Линейная скорость d=500мм, м/мин до 40
Возможность реверсивного движения по умолчанию
Масса, кг 1 500

Дополнительные опции

Разматыватель может комплектоваться гидравлическим устройством разжима катушки – свести/развести лопасти можно нажатием кнопки.

Разматыватель РК-10.5 может комплектоваться передвижной телегой с подъемной платформой. Телега применяется, когда кран балка используется несколькими линиями и постоянно занята.

Размотчики рулонов (виды и характеристики)

2

Заправочно-направляющее устройство

Служит для придания полосе строгого направления и удержания её вдоль оси резки

Заправочно-направляющее устройство
3

Правильное 5-ти валковое устройство (опция)

Служит для правки металла в плоское состояние перед продольным резом.

Правильное 5-ти валковое устройство
4

Тянущая клеть с обрезиненным валом

Обеспечивает подачу полосы металла в дисковые ножницы. Служит для плотного захода полосы в ножницы, в том числе тонкого металла.

Тянущая клеть с обрезиненным валом
5

Блок продольного роспуска (ножницы)

Комплект поставки блока продольного роспуска: набор дисковых ножей – 22 шт. (11 пар), набор дистанционных втулок с кратностью по ширине 5,0 мм (для набора различных карт раскроя), набор гуммированных колец (по количеству ножей) для поддержки/позиционирования и выталкивания нарезаемой полосы.
АБлок продольного роспуска (ножницы)
Мощность, кВт 15
Минимальная ширина полосы, мм 50
Максимальная ширина полосы, мм 400
Диаметр ножевых валов, мм 120
Диаметр дисковых ножей, мм 180
Крепление ножей и проставочных колец Шпоночное
Макс. количество резов 11 резов (+2 кромки)
Количество дисковых ножей, шт. 22
6

Кромконаматыватель – 2 шт. (два барабана)

Для смотки образующихся при резке обрезков/кромок с двух краев распускаемой полосы.

Кромконаматыватель
Заправка полосы ручная
Мощность, кВт 2,2
7

Подъемный стол для петлекомпенсационной ямы

Петлекомпенсационная яма представляет собой бетонный колодец глубиной 5-7м, длиной 4м и шириной не менее 2,5 метров.

Кромконаматыватель

При намотке полос в большие рулоны, вследствие неравномерности намотки, образуется их разный провис. Глубокая яма служит для компенсации разного провиса полос.

Подъемный стол – это поднимаемая над ямой площадка для проводки полос через яму для заправки их в намотчик.

Дополнительные опции

Пневматический привод подъема
8

Пресс натяжной с электромеханическим приводом

Перед прессом установлен вал с разделительными кольцами. Пресс обеспечивает натяжение полос для плотной намотки на сматыватель. Рабочий материал пресса исключает повреждение поверхности металла.

Автоматическая система управления
Привод Электромеханический с тормозом
Мощность привода, кВт 4,0
9

Наматыватель (с гидроразжимом и делителем полос)

Предназначен для плотной намотки нарезанных полос и удобного съема намотанных рулонов.
Большая мощность привода обусловлена большим усилием для плотной намотки штрипса в рулоны.
Гидравлический привод поддерживает постоянное давление разжима и удобен для снятия всего пакета

Наматыватель (с гидроразжимом и делителем полос)
Уст. мощность, кВт 22
Габариты, мм 3 200 х 1 300 х 2 300
Масса рулона, кг 10 000
Диаметр вала наматывателя, мм 600
Привод разжима сегментов барабана гидравлический
Мощность привода маслостанции, кВт 2,2
Привод подъема делителей пневматический
10

Разгрузочная тележка

Предназначена для быстрого и качественного снятия готовых рулонов штрипса с барабана наматывателя. Для выгрузки штрипсов тележка оснащена подъёмной гидравлической платформой и приводом для линейного перемещения по рельсам.

Разгрузочная тележка
Габариты, мм 1 500 х 800 х 950
Грузоподъемность, тн 10
Мощность привода передвижения, кВт 3,0
Мощность гидростанции, кВт 2,2
11

Система автоматического управления (САУ)

Автоматизированная система управления агрегатом построена на элементной базе исключительно европейских производителей и позволяет управлять агрегатами резки в ручном и автоматическом режимах.

Система автоматического управления (САУ)

В силовой электрической части и электронике отсутствуют китайские комплектующие!
