Оборудование для производства термопрофиля ЛСТК

Строительные оцинкованные профили С-, П- геометрии применяются для изготовления каркасов зданий жилых домов, мансардных пристроек, небольших зданий (автозаправки, торговые павильоны) по технологии легких стальных тонкостенных конструкций (ЛСТК).

Стоимость данного оборудования от 1 290 000 рублей
Запросить предложение

Предоплата 10%

Гарантия 3 года

Акция! Скидка 5% на всё оборудование

Цены на все линии для производства профилей ЛСТК

Преимущества нашего оборудования

  • Гарантия — 3 года на все узлы и агрегаты (в т.ч. двигатели, редукторы, подшипники и.т.д.)
  • Пусконаладка и обучение входят в стоимость (в т.ч. проживание и проезд)
  • Высокая производительность линии
  • Новая конструкция с быстрой переналадкой на другие размеры
  • Возможность автоматизации "от проекта до сборки" металлоконструкций
  • Возможность производить профили толщиной до 4 мм
  • Наши линии поставляются в Евросоюз

Общие технические характеристики

Эскиз линии для производства строительного профиля ЛСТК 1 2 3 4 5

Технические параметры

  • Скорость прокатки — до 30 м/мин
  • Мощность привода — от 7,5 кВт
  • Габариты — 18000 мм х 1200 мм х 1840 мм
  • Количество рабочих клетей — от 14
  • Масса линии — от 9 100 кг
  • Обслуживающий персонал — 1 человек
  • Температурный режим эксплуатации — не менее 4°С

Обрабатываемый материал

  • рулонная оцинкованная сталь ГОСТ 14918, ГОСТ Р52246, ГОСТ Р52246
  • толщина ленты — от 1,2 до 2,0 мм
  • ширина исходного рулона — от 100 до 316 мм

Поставщики и производители металла

Особенности

На одной линии возможно изготовление нескольких типоразмеров (С-. П- профили по 4 типовых размера каждого вида). Для Z-образных профилей нескольких размеров требуется несколько линий (для каждой геометрии свое оборудование), т.к. наладка прокатного стана под несимметричный профиль достаточно сложна и занимает много времени. В составе линии барабанный перфоратор служит для выполнения перфорации термопросечек. Отдельно устанавливается линия для производства шляпного профиля (омега-профиля).

Для сборки укрупненных элементов каркаса в цехе, в соответствии с проектом, предназначен комплекс оборудования ЛСТК, который работает совместно с САПР Vertex BD

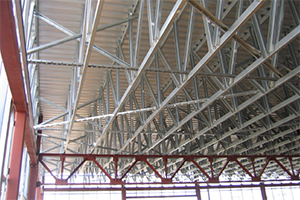

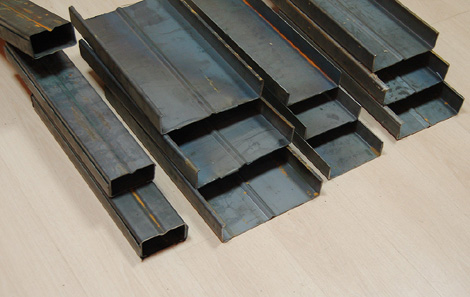

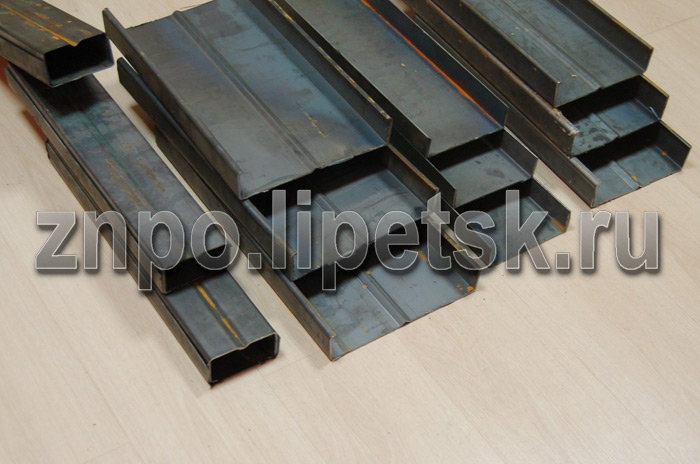

Виды строительных ЛСТК-профилей

  • Строительный профиль ЛСТК
  • Строительный профиль ЛСТК
  • Строительный профиль ЛСТК
  • Строительный профиль ЛСТК

Узлы и агрегаты производственной линии (базовая комплектация)

1

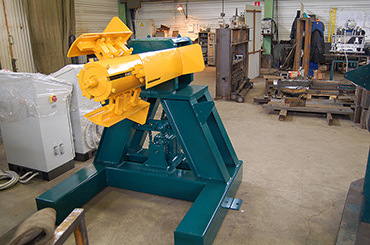

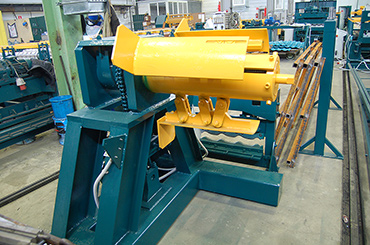

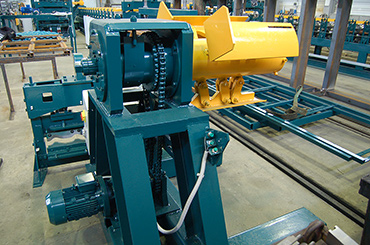

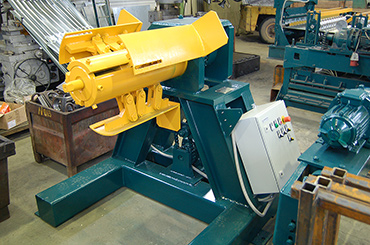

Разматыватель рулона консольный

Устройство размотки узких рулонов металла для дальнейшей подачи полосы металла в прокатный стан.Размотчик оборудован системой торможения, не дающей рулону разматываться под действием инерции.

Предназначен для непрерывной подачи ленты из рулона в прокатный стан. Согласование скорости подачи материала со скоростью работы прокатного стана обеспечивается независимой системой управления разматывателем и механизмом контроля петли.

Разматыватель рулона консольный

Технические характеристики

Установленная мощность, кВт 3
Габариты (L x B x H), мм 1 640 x 1 420 x 1 500
Грузоподъемность, кг до 4 000
Ширина рулона, мм до 500
Внутренний диаметр рулона, мм от 500 до 600
Наружный диаметр рулона, мм до 1 200
Толщина металла в рулоне, мм 0,4...2,0
Масса, кг ок. 1 100

Узкий разматыватель – одна из разновидностей консольников, используемых для рулонов шириной до 600 мм. Применяется в линиях для изготовлении узких профилей (сайдинг, строительные профили ЛСТК и пр.)

Размотчики рулонов (виды и характеристики)

2

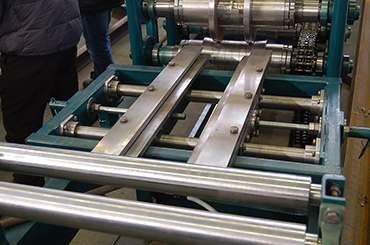

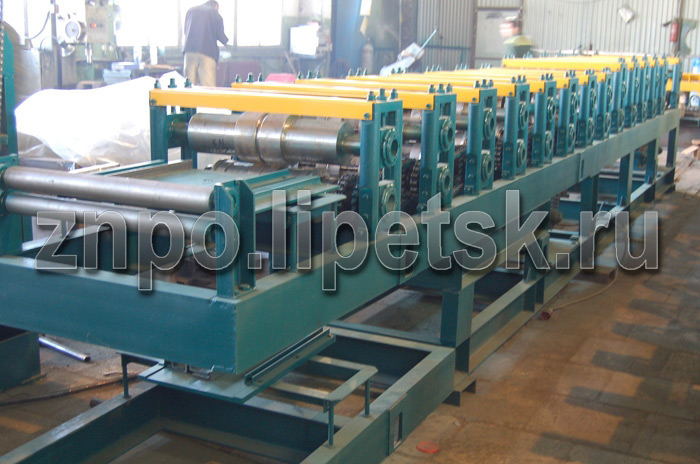

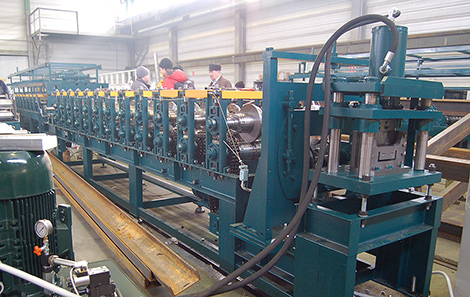

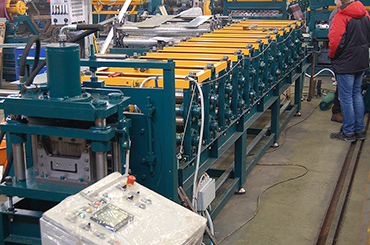

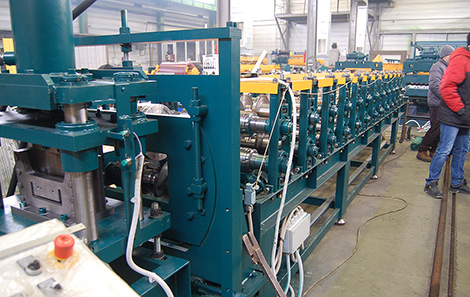

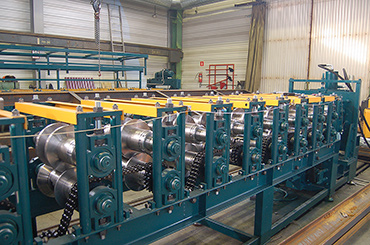

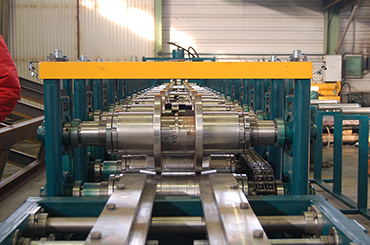

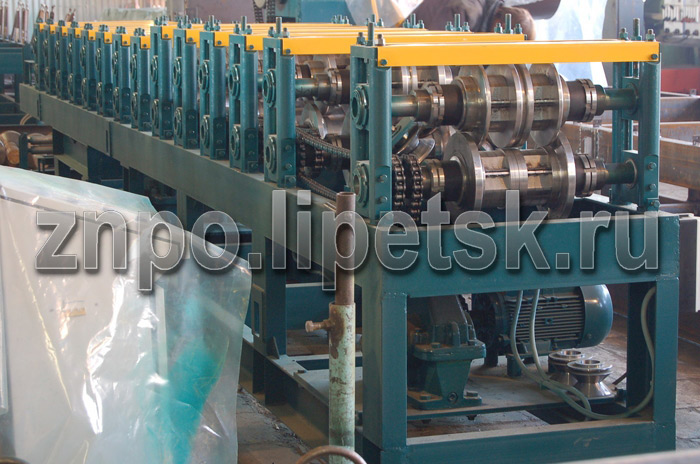

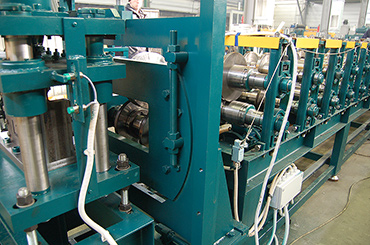

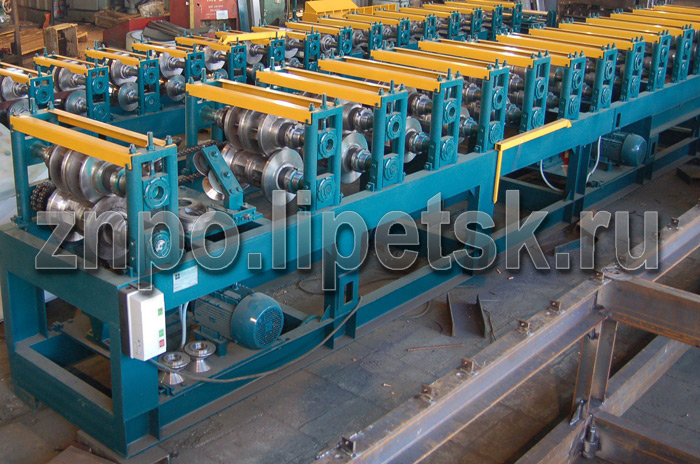

Стан прокатный

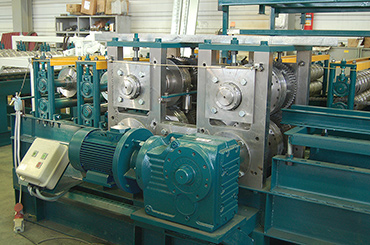

Машина, формирующая из гладкого листа профиль требуемой геометрии. Предназначен для последовательного профилирования гладкой полосы до требуемой геометрии профиля. Прокатный стан состоит из заправочной клети (с простой регулировкой по ширине полосы), рабочих клетей и электропривода.

Стан прокатный профилирующий

Технические характеристики

Установленная мощность, кВт от 7,5
Количество клетей, шт от 15
Скорость прокатки, м/мин 25
Масса, кг ок. 7 000

Преимущества нашего стана

  • Новая конструкция клети позволяет производить быструю переналадку на разные типоразмеры
  • Высокая производительность; скорость прокатки до 30 м/мин
  • Идеальная геометрия профиля на разных металлах;
  • Долговечный рабочий инструмент с термообработкой (закалкой).
  • Ресурс службы не менее 10 лет при интенсивной работе

Настройка стана на другой размер профиля производится заменой проставочных втулок между роликами на каждом валу. Тем самым, увеличивается или уменьшается ширина полок профиля.

3

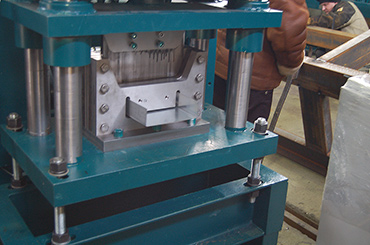

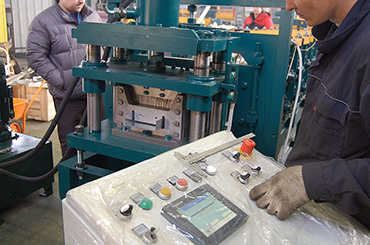

Ножницы просечные гидравлические

Предназначены для резки готового профиля. Установлены на раме прокатного стана перед приемным столом. Поставляются в комплекте с маслостанцией.

Ножницы просечные ПНП 400

Технические характеристики

Толщина разрезаемого листа, мм 2
Цикл реза, сек 3
Ход ножа, мм 70
Габаритные размеры, мм 300 х 750 х 1200
Масса 320

Преимущества наших ножниц:

  • Быстрая переналадка на другой профиль (замена блока ножей);
  • Высокая скорость рубки профиля из толстого металла.

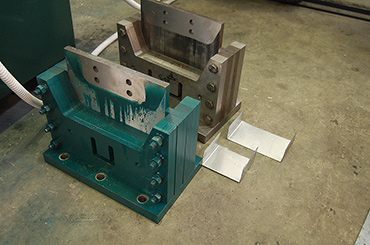

Настройка ножниц на другой вид профиля осуществляется заменой блока ножей в сборе. Для этого требуется открутить всего 10 болтов.

В зависимости от целевого назначения, возможна комплектация линии ножницами различных конструкций (фреза, просечные, гильотины). Вид ножниц оговаривается на этапе постановки технического задания.

Ножницы для резки (виды и характеристики)

4

Приемное устройство

Рольганг позволяет принимать готовый профиль и вручную формировать пачки.

Приемное устройство

Технические характеристики

Габариты (L x B x H), мм от 3000 x 400 x 1300

Используется в базовой комплектации линий для профилирования узких профилей (профиля для крепления гипсокартона, армирующие, фасадные и др.).

Приемные устройства (виды и характеристики)

5

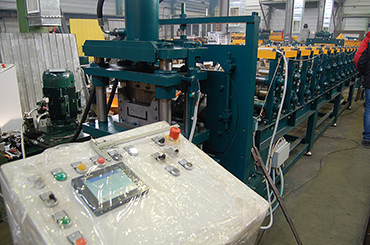

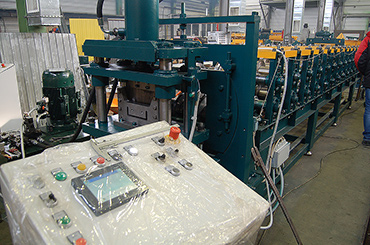

Автоматическая система управления

Автоматическая система - управляет всеми узлами и механизами линии. Пульт позволяет оператору задавать задания (длина, количество) и следить за исполнением.

Автоматическая система управления

Преимущества нашей САУ

  • Промышленное исполнение САУ, никаких "самоделок"
  • Используются комплектующие только европейских производителей
  • Выгрузка статистики работы линии на USB
  • САУ может интегрироваться в 1С:Бухгалтерию
  • Обеспечивает наиболее удобный интерфейс оператора
  • Следит за аварийными ситуациями
  • Минимизирует человеческий фактор
6

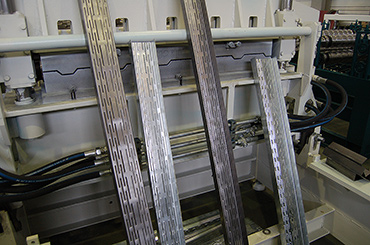

Перфоратор для "термопросечек" барабанного типа

Предназначен для перфорирования термопросечек в штучных профилях с ручной подачей заготовки.

Перфоратор для термопросечек барабанного типа

Технические характеристики

Толщина профиля, мм 1,0-1,2 (2,0)
Ширина профиля, мм до 200 (300)
Скорость подачи, м/мин 20
Масса от 3 100

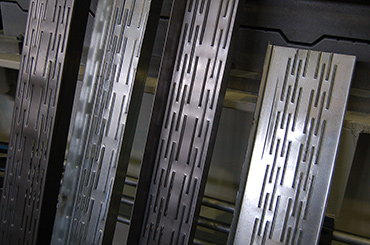

Перфоратор делает восьмирядную просечку, подача готовых профилей осуществляется вручную. Вид просечки, толщина заготовки и вид профилей уточняются в техническом задании на изготовления перфоратора.

Под необходимую ширину профиля предусмотрена простая настройка сдвигом направляющих проводок.
