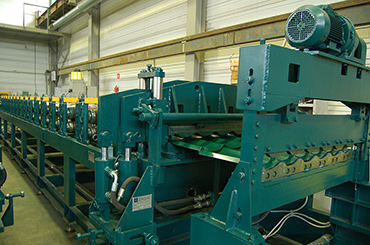

Оборудование для производства металлочерепицы "монтеррей"

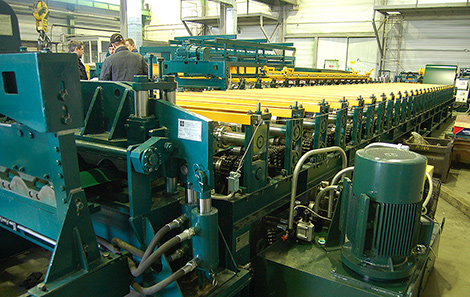

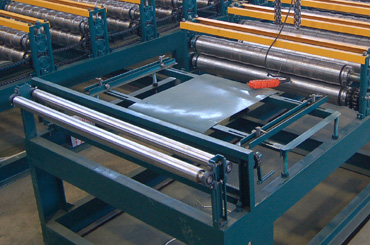

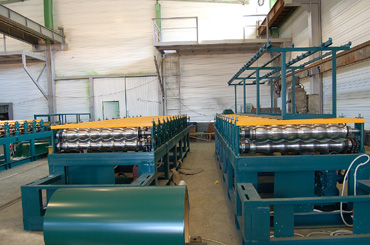

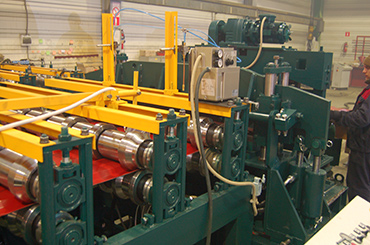

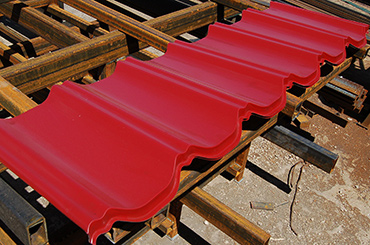

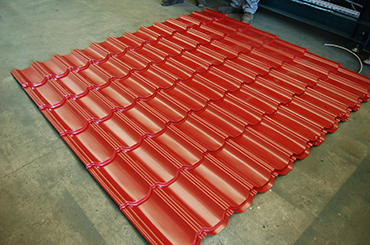

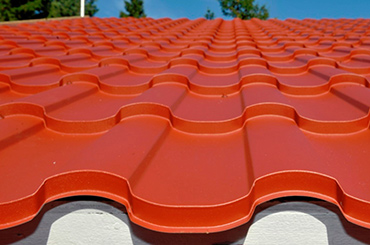

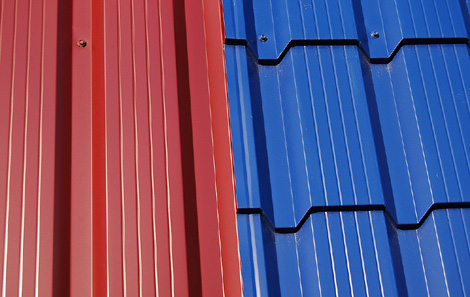

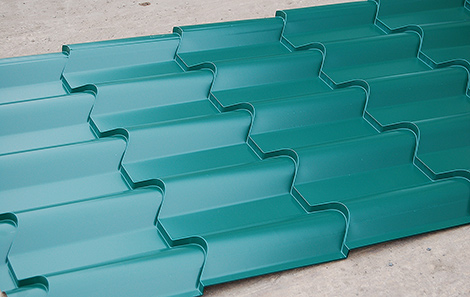

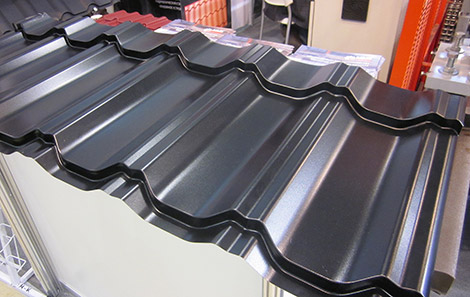

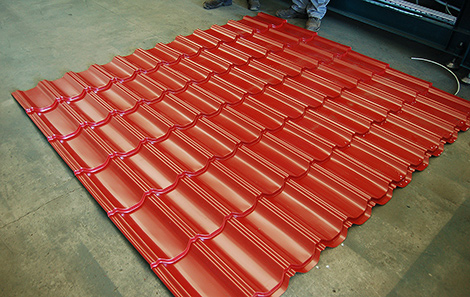

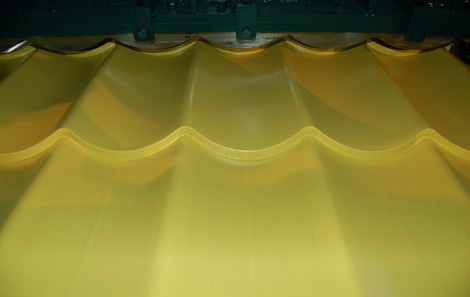

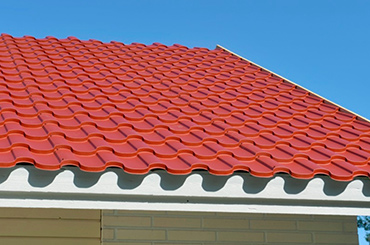

В любом коттеджном поселке без труда можно найти дом, кровля которого сделана из металлочерепицы монтеррей. Эта металлочерепица имеет неповторимую геометрию профиля, которую без труда можно встретить в любом городе. Металлочерепица монтеррей получила распространение потому, что этот кровельный материал по своему виду, цвету и визуальному восприятию напоминает натуральную керамическую черепицу. Ну а если для производства металлочерепицы монтеррей металл с полимерным покрытием, окрашенный под керамику - визуально отличить на кровле натуральную черепицу и металлочерепицу монтеррей не представляется возможным.
Для производства металлочерепицы наше предприятие спроектировало широкий модельный ряд оборудования, уже работающего во многих городах России. Модели оборудования для металлочерепицы монтеррей отличаются видом производимого профиля черепицы. Их существует несколько видов, визуально похожих друг на друга. Металлочерепица монтеррей бывает с симметричным профилем, с несимметричным профилем черепицы. А так же, существуют визуально похожие на металлочерепицу монтеррей профили - металлочерепица банга, шанхай, модерн.
Для каждого из этих профилей существует отдельная линия (оборудование) для производства металлочерепицы. Оборудование для металлочерепицы отличается рабочим инструментом прокатного стана, профилем ножей гильотинных ножниц и профилем штампа штампующего устройства. Прокатный стан для разных видов металлочерепицы может иметь разное число рабочих клетей.

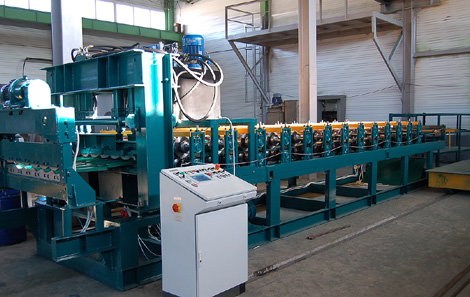

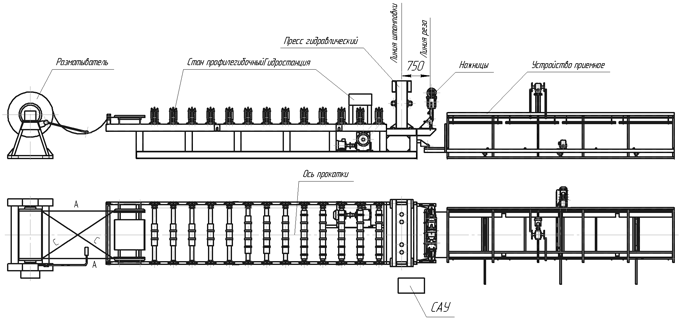

В линию для производства металлочерепицы монтеррей входят узлы и агрегаты, выполняющие каждый свою функцию:
- Разматыватель рулона. Модификации разматывателя - консольный или двухопорный. Служит для размотки рулона металла;
- Дисковые ножницы для резки последнего листа металлочерепицы и быстрой замены рулона;
- Прокатный стан - оборудование для профилирования гладкого листа металла в гофрированный лист.
- Штампующее устройство. В оборудовании для металлочерепицы выполняет функцию штамповки ступеней;
- Ножницы гильотины для резки готовой металлочерепицы монтеррей;
- Приемное устройство для приема отрезанных листов металлочерепицы;
- Автоматическая система управления линией. Устроена на базе контроллера Siemens.
Общие технические характеристики оборудования для металлочерепицы монтеррей:
- Производительность оборудования - 360 п.м. / час
- Сырье для производства металлочерепицы монтеррей- оцинкованная сталь в рулонах толщиной 0,45-0,55мм с полимерным покрытием (ГОСТ 30246-94). Ширина рулона - 1250мм;
- Потребляемая мощность оборудования - 21 кВт;
- Габаритные размеры линии (LxBxH) - 21 000 x 2 200 x 2 000 мм;
- Температура в цехе - не ниже 4°С;
- Обслуживающий персонал 2 чел. (оператор + подсобный рабочий).

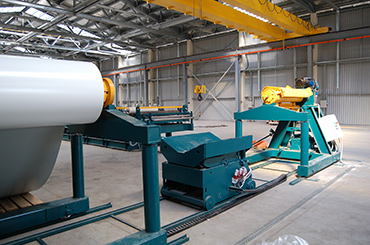

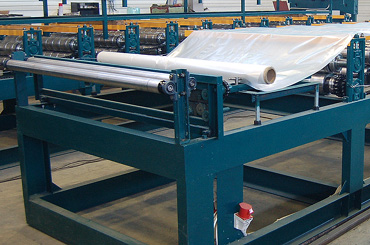

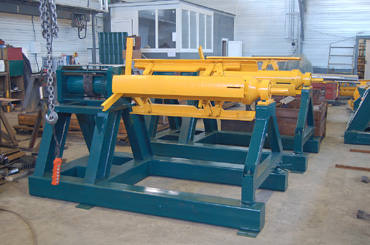

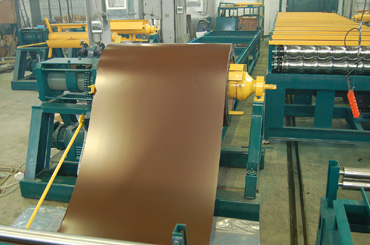

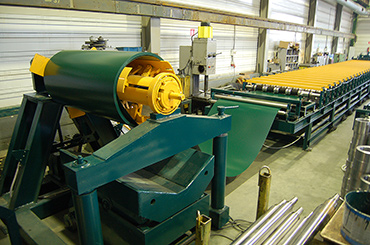

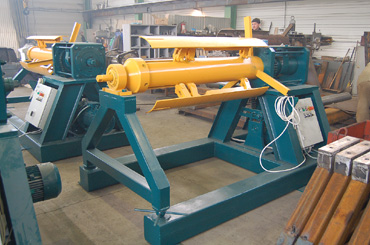

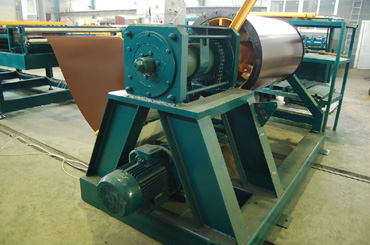

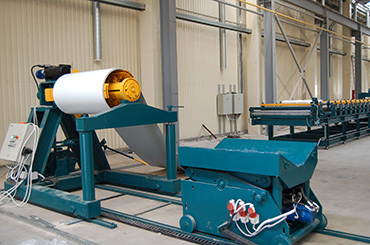

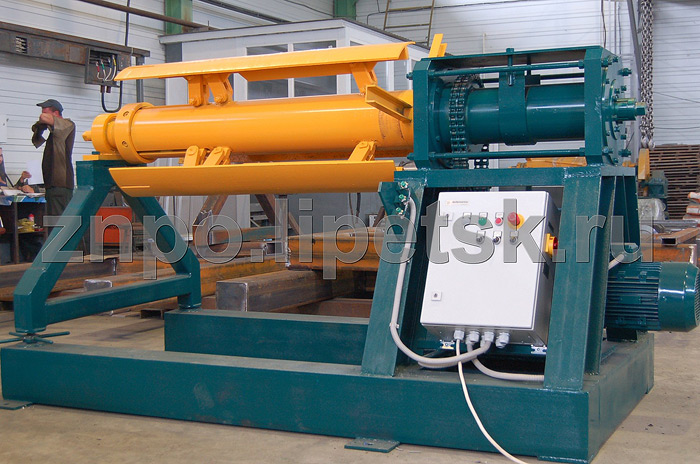

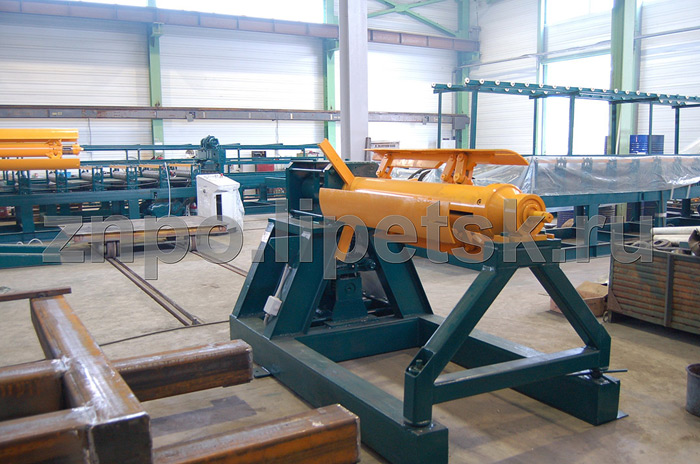

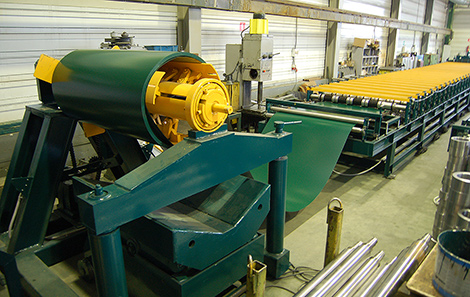

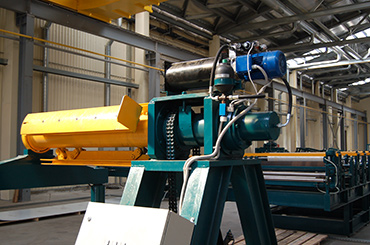

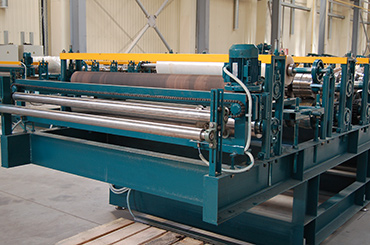

Разматыватель рулона
Разматыватель предназначен для размотки рулона и подачи металла в прокатный стан. Разматыватель может поставляться в двух модификациях - двухопорный и консольный. Разница - в удобстве загрузки рулона металла: для двухопорного размотчика требуется катушку вставлять в рулон и вместе с рулоном ставить ее на опоры, для консольного - рулон металла кран-балкой (или телегой разматывателя) подается в катушку размотчика.
Для согласования скорости размотки и скорости прокатки на разматывателе есть своя система управления.
| Разматыватель рулона |
| Уст. мощность размотчика, кВт |
3 кВт |
| Габариты, мм |
1560 х 2800 х 1500 мм |
| Мах. вес рулона, кг |
до 10 000 |
| Мах. ширина рулона, мм |
1250 |
| Внутренний диаметр рулона, мм min/max |
550/600 |
| Наружний диаметр рулона, мм |
До 1100 |
| Толщина металла в рулоне, мм |
0,3..2.0 |

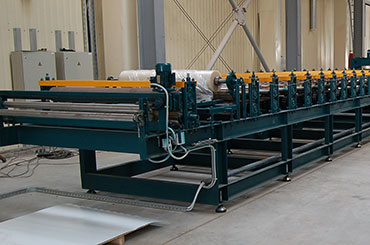

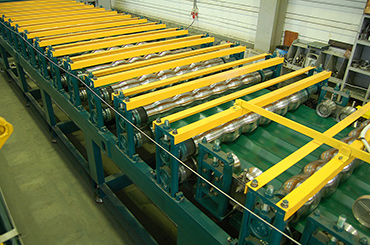

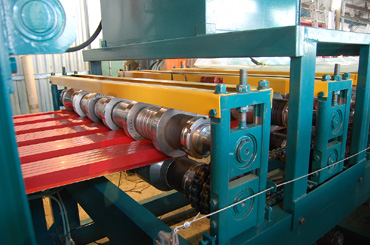

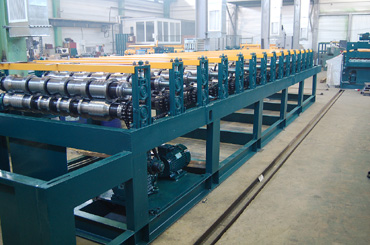

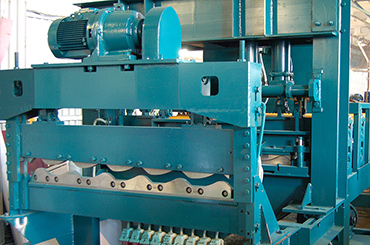

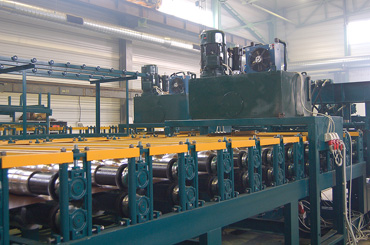

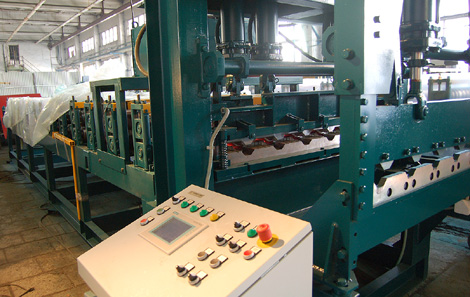

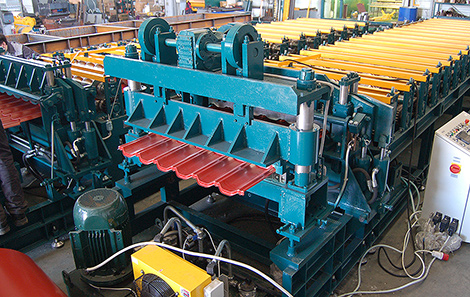

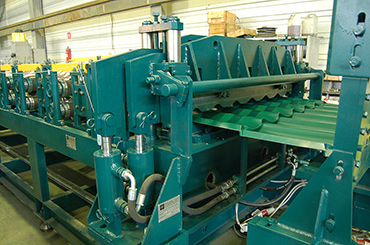

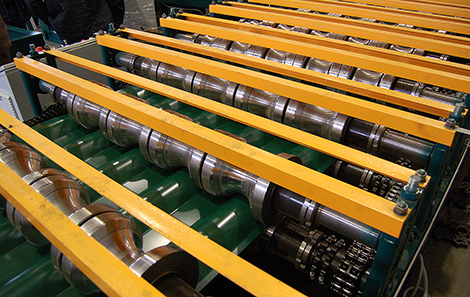

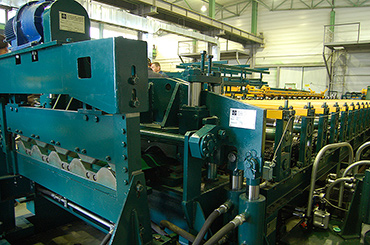

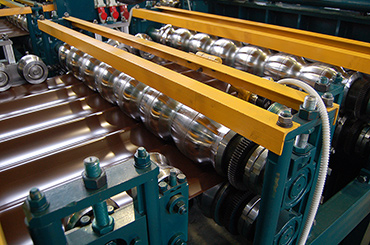

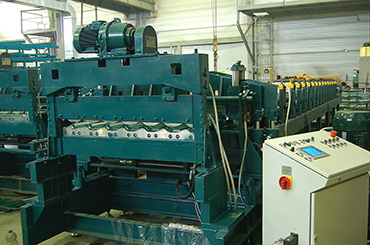

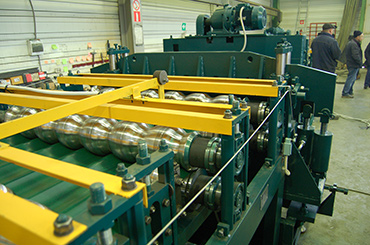

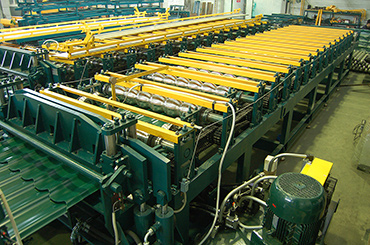

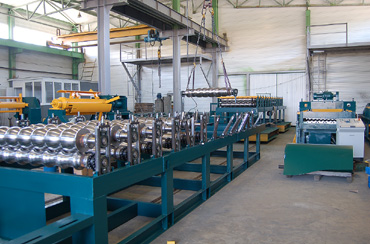

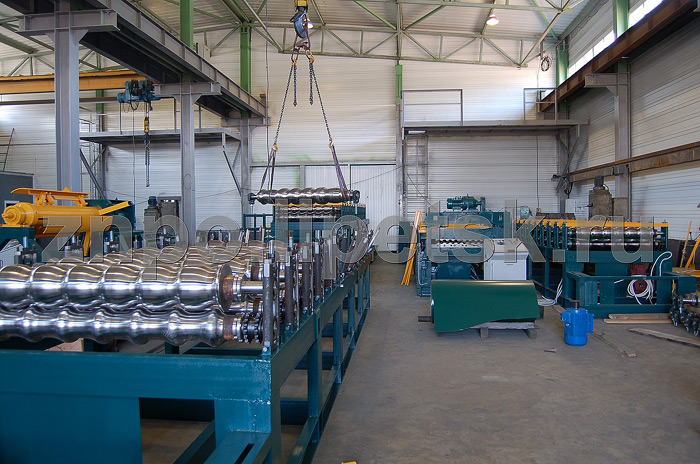

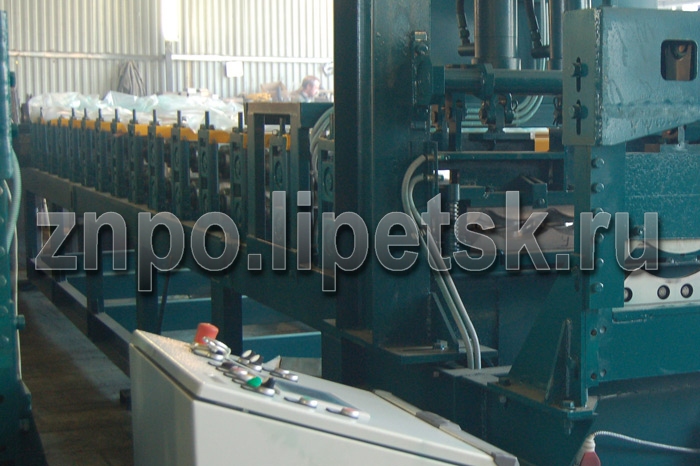

Прокатный стан

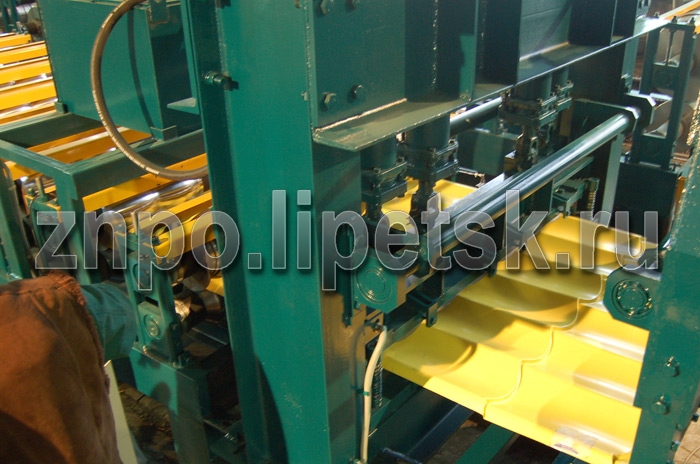

Стан прокатный предназначен для формирования из гладкого металлического листа методом холодной прокатки профиля с геометрией металлочерепицы монтеррей. Прокатный стан - это главный агрегат оборудования для металлочерепицы монтеррей. В производстве металлочерепицы очень важно соблюдать точность геометрических размеров профиля. От этого будет зависеть качество штамповки металлочерепицы и, как следствие, качество монтажа. Для профилей с различной геометрией металлической черепицы изготавливаются прокатные станы с разным рабочим инструментом (прокатными роликами). Оборудование для металлочерепицы разной геометрии может иметь разное количество клетей прокатного стана.
| Прокатный стан |
| Кол-во клетей: |
13 |
| Потребляемая мощность?, КвТ: |
5,5 кВТ |
| Габаритные размеры до,мм: |
8200х1660х1350 |
| Масса, кг: |
Ок 7300 кг |

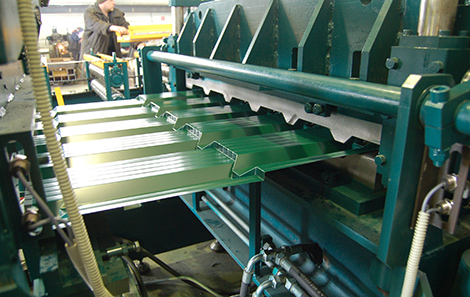

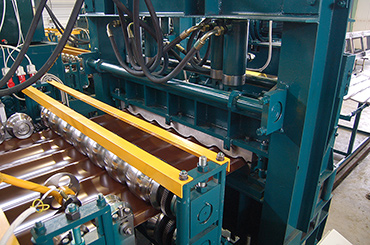

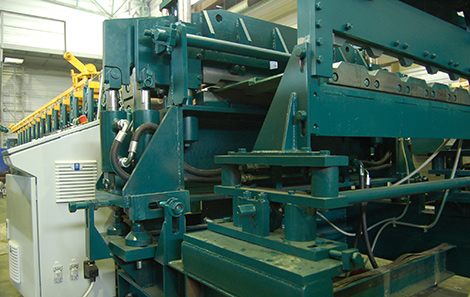

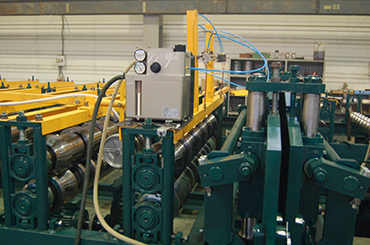

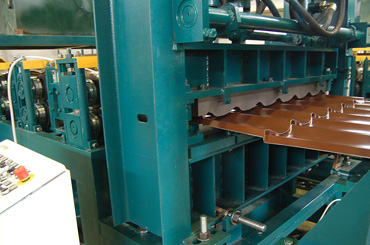

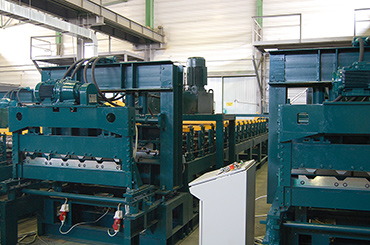

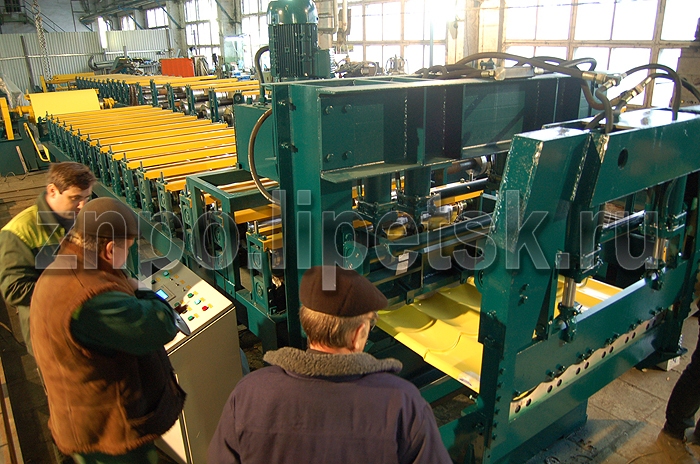

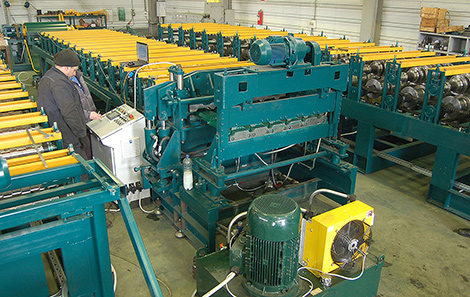

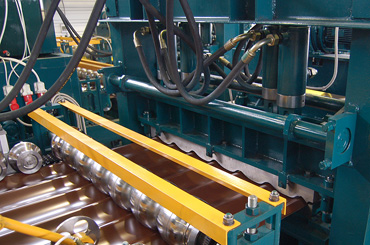

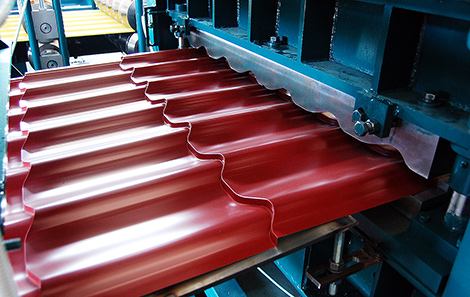

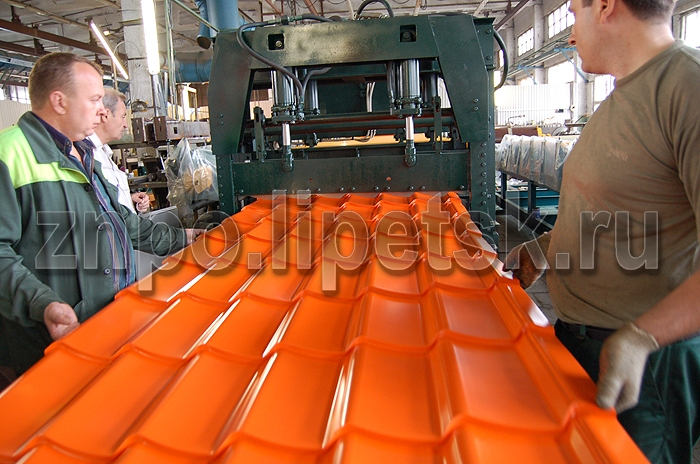

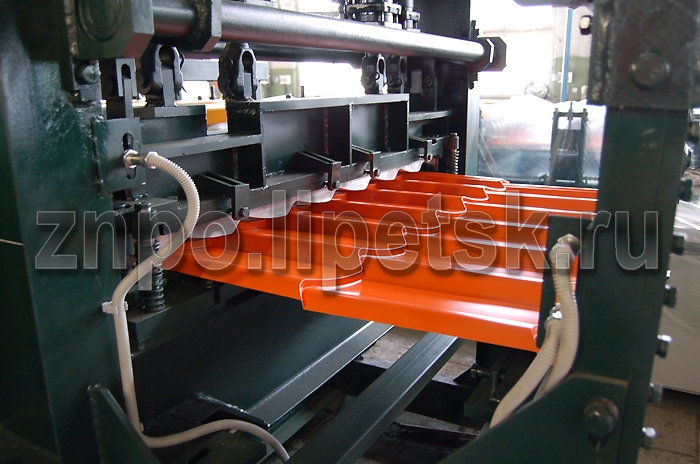

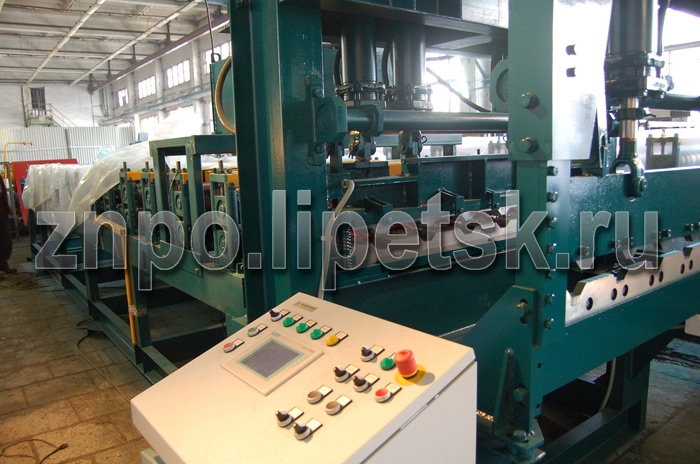

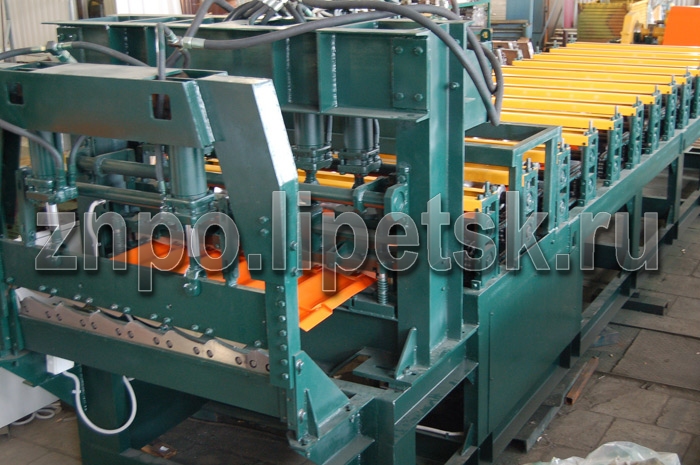

Устройство штампующее

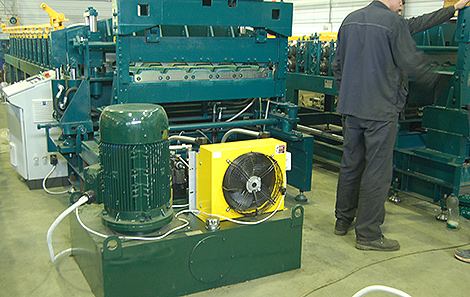

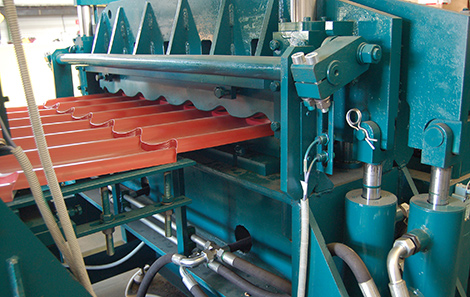

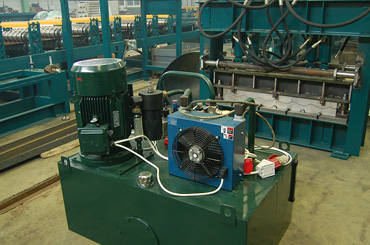

Предназначено для штамповки ступеней металлочерепицы монтеррей в процессе прокатки гофрированного листа. Качество изготовления и конструкция штампующего устройства оказывают большое влияние на четкость штамповки ступеней и дальнейшее стыкование готовых листов на кровле. Привод штампа - гидравлический (поэтому в цехе необходимо поддерживать положительную температуру). Гидропривод оборудования для производства металлочерепицы комплектуется маслостанцией.
| Устройство штампующее |
| Толщина штампуемого профиля, мм |
0,45-0,55 |
| Ширина штампуемого профиля, мм |
до 1300 |
| Цикл штампования одной вертикальной ступеньки, сек (не более) |
5,0 |
| Мощность, кВт |
7,5 |
| Гидростанция - давление, кг/см2 |
125,0 |
| Гидростанция - подача, л/мин |
50 |
| Габариты, SxLxH мм |
1660х1000х1200 |

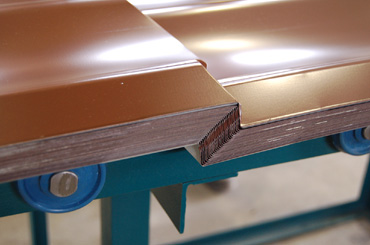

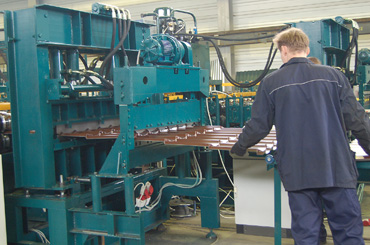

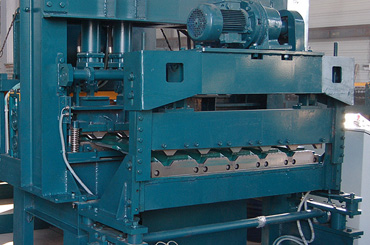

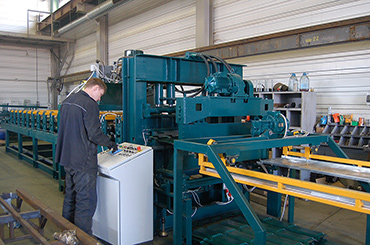

Ножницы гильотины
Ножницы в оборудовании для производства металлочерепицы монтеррей служат устройством резки готовой металлической черепицы. Конструкция ножниц может быть двух модификаций, различающихся видом привода ножевой балки - гидравлические или электромеханические. На ножевой балке установлены ножи, форма которых повторяет профиль металлочерепицы монтеррей.
От качества изготовления ножниц гильотины и, в частности, ножей, зависит качество рубки готового профиля (качество определяется визуально по наличию заусенцев).
| Ножницы гильотины |
| Масса,кг: |
ок. 1 000 |
| Габариты: |
2000х500х1300 мм |

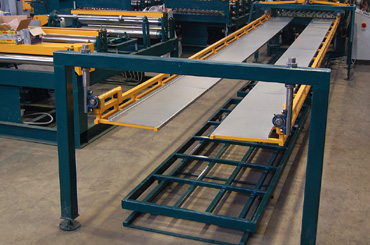

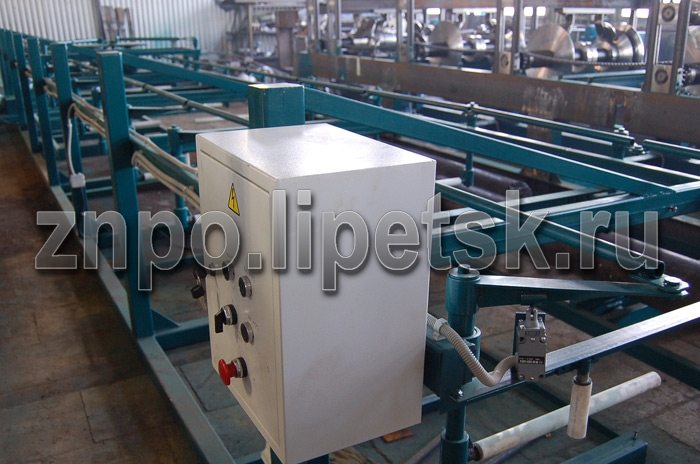

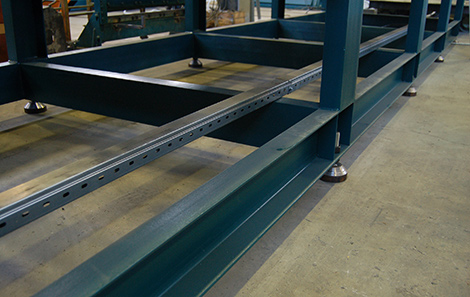

Приемное устройство
Предназначено для приема металлочерепицы монтеррей. Наше предприятие производит две модели таких устройств - рольганг для ручного складирования металлочерепицы и автоматический штабелер. При аккуратном ручном складировании металлической черепицы монтеррей в пачки обеспечивается целостность полимерного покрытия. При автоматическом способе формирования пачек готовой продукции, возможно повреждение поверхности металлочерепицы вследствие падения с небольшой высоты на пачку готовой продукции. Металлочерепица монтеррей имею выступающие ступеньки, места полимерного покрытия которых могут повреждаться при падении. Поэтому, мы рекомендуем комплектовать оборудование для металлочерепицы ручным рольгангом.

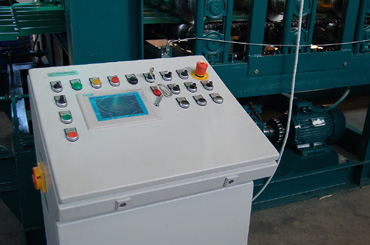

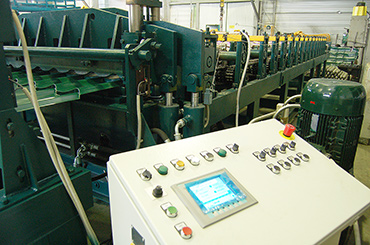

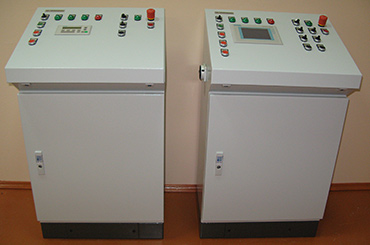

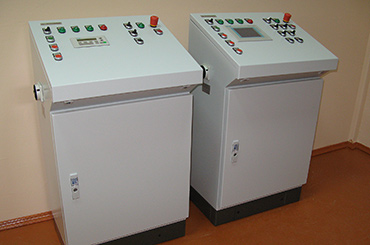

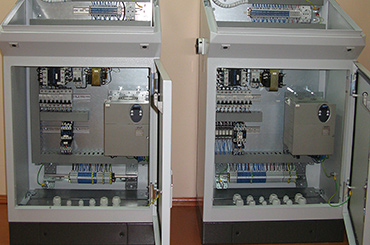

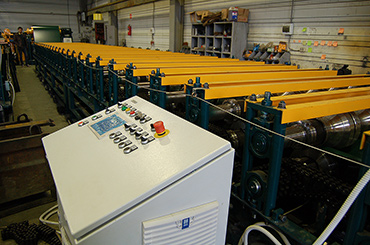

Система автоматического управления (САУ)
Предназначена для согласования работы всех узлов оборудования для металлочерепицы монтеррей. САУ обеспечивает автоматический режим работы линии для металлочерепицы, а именно, подсчет длины профиля и пуск ножниц для резки, штамповку ступеней с определенным шагом, контроль за возникновением нештатных ситуаций. Управление системой производится при помощи сенсорного пульта, где задается длина металлочерепицы и количество листов. САУ управляет электроприводом посредством частотного преобразователя, который убирает пусковые токи и обеспечивает плавность работы приводов всего оборудования для производства металлочерепицы.
|
|
|
