Разматыватели рулонов металла

Для комплектации производственных линий наш завод производит широкий модельный ряд размоточных механизмов, отличительной особенностью которых являются максимальная нагрузка на ось и максимальная ширина рулона. Каждый размотчик имеет свое назначение и ими комплектуют определенные линии.

Стоимость данного оборудования по запросу

Предоплата 10%

Гарантия 1 год

Цены на все разматыватели

Модели выпускаемых разматывателей

1

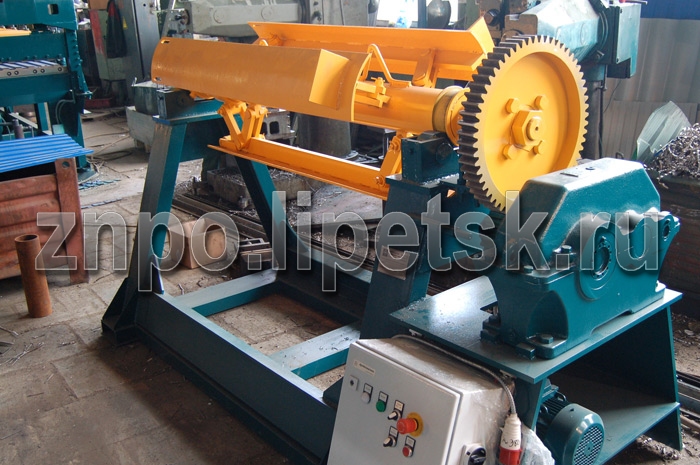

Разматыватель двухопорный Р-100 (1250мм, 10 тн, с пультом)

Применяется, когда требуется разматывать рулоны нескольких цветов без частой замены.

Двухопорный разматыватель 10 т.

Технические характеристики

Установленная мощность, кВт 7,5
Габариты (L x B x H), мм 2 750 x 1 220 x 1 570
Грузоподъемность, кг до 10 000
Ширина рулона, мм 1 250
Внутренний диаметр рулона, мм 600
Наружный диаметр рулона, мм 1 500
Толщина металла в рулоне, мм 0,3...2,0
Масса размотчика, кг 2 450

Двухопорный разматыватель имеет грузоподъемность до 10 т. Механизм состоит из катушки, которая вставляется в рулон, и рамы, имеющей две опоры. Применяется, когда требуется разматывать рулоны нескольких цветов (без частой замены, например в производстве кассетного профиля), т.к. время замены рулона составляет не менее полчаса.

Для ускорения процесса загрузки, можно приобрести дополнительную катушку. Но если в цехе работают несколько прокатных линий, будут частые простои, т.к. кран-балка будет постоянно занята.

2

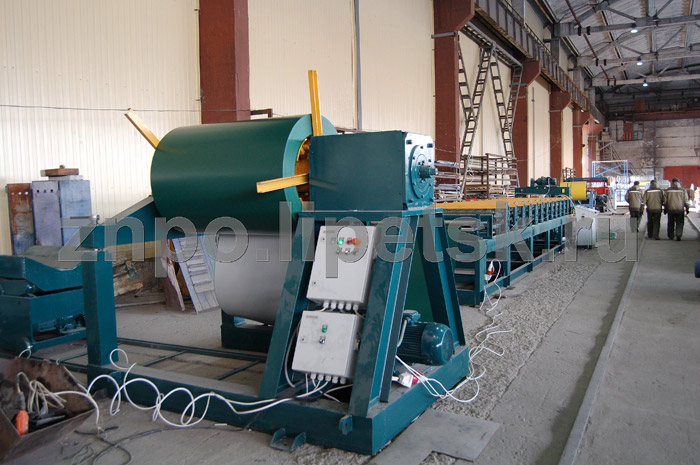

Разматыватель консольный РК-10.5 (1250мм, 10тн, с пультом, 7,5кВт)

Входит в базовую комплектацию оборудования для производства профнастила и металлочерепицы нашего завода.

Консольный разматыватель 10 т.

Технические характеристики

Установленная мощность, кВт 7,5
Габариты (L x B x H), мм 2 780 x 1 350 x 1 900
Грузоподъемность, кг до 10 000
Ширина рулона, мм 1 250
Внутренний диаметр рулона, мм от 480 до 620
Наружный диаметр рулона, мм до 1 500
Толщина металла в рулоне, мм 0,3...2,0

Консольный разматыватель новой модели с максимальной массой рулона 10 тн, внутренний диаметр которых от 500 до 600 мм (рулоны китайского металла имеют внутренний диаметр 500мм).

Этот размотчик входит в базовую комплектацию оборудования для производства профнастила и металлочерепицы нашего завода. Он характеризуется удобством работы и большим сроком службы. Дополнительная опора не влияет на время загрузки рулона, но позволяет увеличить срок службы опорных подшипников.

Большая мощность привода (7,5 кВт) обеспечивает достаточный вращательный момент, для того, чтобы быстро разматывать большие рулоны (до 10 т.) на скоростных линиях для профлиста и металлочерепицы. Разматыватель может комплектоваться гидравлическим разжимом. Это позволяет сократить время замены рулона.

Разматыватель может комплектоваться системой гидравлического разжима
Разматыватель может комплектоваться системой гидравлического разжима катушки крепления рулона. Устройство разжима рулона укомплектовано маслостанцией и пультом управления.

В отличии от двухопорного размотчика, на этом разматывателе не повреждаются внутренние витки рулона.
3

Разматыватель рулона консольный гидравлический РКГ-10.4Г3 (толщ 2мм, 1250мм, 10тн, с пультом)

Гидравлический разматыватель позволяет работать с рулонами металла толщиной до 2мм. Прижимной ролик позволяет предотвратить распушение рулона толстого листа – гидропривод ролика осуществляет прижим листа к рулону. Ролик приводной, вращается совместно с основным приводом размотчика. Разжим лепестков производится при помощи пульта отдельным гидроприводом.

Консольный разматыватель 7 т. с подъемной платформой

Технические характеристики

Установленная мощность, кВт 7,5+0,25
Габариты (L x B x H), мм 1 740 x 3 090 x 2 150
Грузоподъемность, кг до 10 000
Ширина рулона, мм 1 280
Внутренний диаметр рулона, мм от 500 до 600
Наружный диаметр рулона, мм до 1 500
Толщина металла в рулоне, мм 0,5...2,0
Масса размотчика, кг 2 450
4

Разматыватель рулона консольный с пневматическим прижимом РК-10.4H (толщ 2мм, 1250мм, 10тн, с пультом)

Пневматический разматыватель позволяет работать с рулонами металла толщиной до 2мм. Неприводной прижимной ролик с пневматическим прижимом предотвращает распушение рулона – пневмопривод ролика осуществляет прижим листа к рулону. Ролик неприводной, вращается совместно с основным приводом размотчика.

Разматыватель рулона консольный РК-10.4H

Технические характеристики

Установленная мощность, кВт 7,5
Количество лопастей, шт 3
Грузоподъемность, кг до 10 000
Ширина рулона, мм 1 280
Внутренний диаметр рулона, мм от 500 до 600
Наружный диаметр рулона, мм до 1 500
Толщина металла в рулоне, мм 0,5...2,0
Масса размотчика, кг 2 200

Размотчик оборудован системой управления (САУ), позволяющей работать в двух режимах – ручном и автоматическом. Скорость вращения катушки зависит от величины провиса полосы, контролируемую бесконтактными датчиками.

5

Разматыватель консольный с подъемной тележкой РК-1 (1250мм, 7 тн, с пультом)

Рекомендуется для использования в массовом производстве гнутых профилей из рулонов массой не более 5 т.

Консольный разматыватель 7 т. с подъемной платформой

Технические характеристики

Установленная мощность, кВт 5,5
Габариты (L x B x H), мм 2 390 x 1 120 x 2 210
Грузоподъемность, кг до 7 000
Ширина рулона, мм 1 250
Внутренний диаметр рулона, мм от 510 до 620
Наружный диаметр рулона, мм до 1 400
Толщина металла в рулоне, мм 0,3...2,0

Размотчик рулонов консольный с максимальной нагрузкой на ось 7 000 кг. Рекомендуется для использования в массовом производстве гнутых профилей из гладкого листа шириной до 1250 мм. Этот разматыватель характеризуется высокой надежностью и применяется на производствах с высокой степенью загрузки оборудования.

Он оборудован гидравлической подъемной телегой, которая позволяет заправлять рулон без использования кран балки (она необходима только для подачи рулона на телегу). Это позволяет разгрузить крановое оборудование цеха при работе нескольких профилегибочных линий.

6

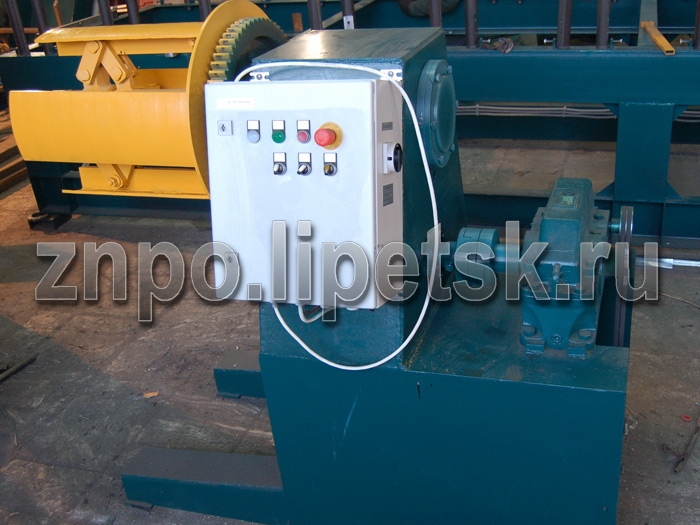

Разматыватель консольный РК-2 (1250мм, 10 тн, с пультом)

Используется в линиях для профнастила, металлочерепицы и для других видов профилей, где применяется металлический лист шириной до 1 250 мм.

Консольный размотчик 7 т.

Технические характеристики

Установленная мощность, кВт 5,5
Габариты (L x B x H), мм 2 390 x 1 120 x 2 210
Грузоподъемность, кг до 7 000
Ширина рулона, мм 1 250
Внутренний диаметр рулона, мм от 510 до 620
Наружный диаметр рулона, мм до 1 400
Толщина металла в рулоне, мм 0,3...2,0

Консольный (одноопорный) размотчик с допустимой нагрузкой на ось до 7 т. Время, затрачиваемое на замену рулона, составляет от 10 до 20 мин. Заправка рулона сводится к его подъему кран-балкой на уровень оси и фиксацией лепестков катушки. Используется в линиях для металлочерепицы, профнастила, и для других видов профилей, где применяется металлический лист шириной до 1250 мм.

7

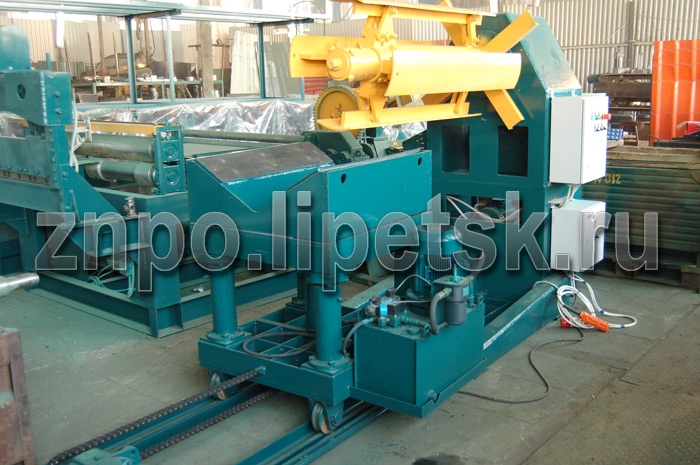

Разматыватель консольный РК-10.5T (1250мм, 10тн, с телегой, 7,5кВт)

Используется, когда на предприятии работают несколько профилирующих линий и кран-балка часто занята.

Консольный разматыватель 10 т. с подъемной гидравлической платформой

Технические характеристики

Установленная мощность, кВт 7,5
Габариты (L x B x H), мм 2 900 x 2 030 x 2 300
Грузоподъемность, кг до 10 000
Ширина рулона, мм 1 250
Внутренний диаметр рулона, мм от 480 до 620
Наружный диаметр рулона, мм до 1 500
Толщина металла в рулоне, мм 0,3...2,0

Консольный разматыватель с подъемной гидравлической телегой имеет те же характеристики, что и предыдущая модель. Размотчик с тележкой используется в том случае, когда кран-балка является «дефицитным» ресурсом, т.е. когда на предприятии работают несколько профилирующих линий.

Рулон кладется на тележку, при помощи которой он поднимается и заводится в катушку. Грузоподъемность тележки – до 10 000 кг.

Разматыватель может комплектоваться системой гидравлического разжима
Разматыватель может комплектоваться системой гидравлического разжима катушки крепления рулона. Устройство разжима рулона укомплектовано маслостанцией и пультом управления.
8

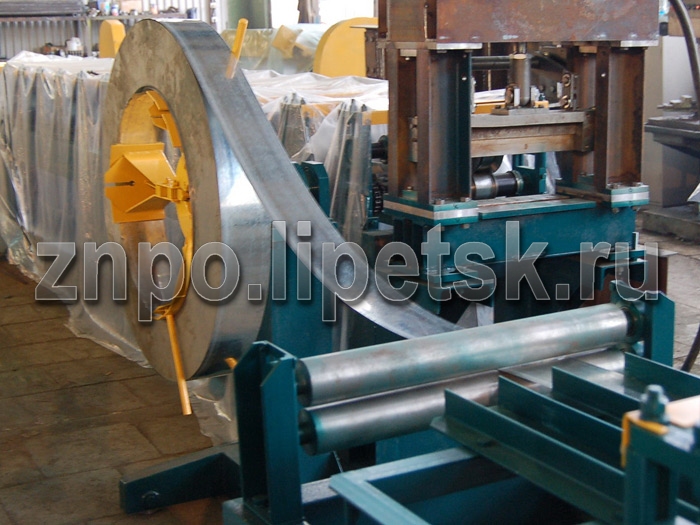

Разматыватель консольный РК-4 (до 500 мм, 4тн, с пультом)

Используется для рулонов шириной до 600 мм. Применяется в линиях для изготовлении узких профилей (сайдинг, строительные профили ЛСТК и пр.)

Консольный разматыватель 4 т.

Технические характеристики

Установленная мощность, кВт 3,0
Габариты (L x B x H), мм 1 640 x 1 420 x 1 500
Грузоподъемность, кг до 4 000
Ширина рулона, мм до 500
Внутренний диаметр рулона, мм от 500 до 600
Наружный диаметр рулона, мм до 1 200
Толщина металла в рулоне, мм 0,4...2,0
Масса, кг ок. 1 100
9

Разматыватель консольный РК-150 (до 150 мм, 1тн)

Cлужит размоточным устройством для ленты шириной до 150 мм. Используется для комплектации оборудования, профилирующего узкие профили.

Консольный разматыватель 1 т.

Технические характеристики

Грузоподъемность, кг до 1 000
Ширина рулона, мм 150
Внутренний диаметр рулона, мм до 600
Наружный диаметр рулона, мм до 1 100
Толщина металла в рулоне, мм 0,3...1,5
10

Разматыватель консольный РК-2П (300 мм, 2тн, с пультом)

Размотчик предназначен для размотки узких рулонов металла (до 320 мм), комплектует прокатные линии для производства узких профилей.

Консольный разматыватель 2 т.

Технические характеристики

Установленная мощность, кВт 3,0
Количество лопастей, шт 3
Грузоподъемность, кг до 2 000
Ширина рулона, мм до 320
Внутренний диаметр рулона, мм от 480 до 620
Наружный диаметр рулона, мм до 1 500
Толщина металла в рулоне, мм 0,3...1,0
Масса, кг ок. 650
Линейная скорость на d=500 мм, м/мин до 40
Возможность реверсивного движения предусмотрена

Размотчик оборудован системой управления (САУ), позволяющей работать в двух режимах – ручном и автоматическом. Скорость вращения катушки зависит от величины провиса полосы, контролируемую бесконтактными датчиками.
