Оборудование для производства армирующего профиля для окон

Для усиления пвх конструкций (например, пластиковых окон) применяются специальные металлические профили, которые вставляются внутрь конструкции и образуют жесткий каркас. Такие армирующие профили изготавливаются на специальном прокатном оборудовании производства нашего завода.

В наличии новые: Профиль КВЕ-207 Профиль КВЕ-203

Стоимость данного оборудования по запросу
Запросить предложение
Расcчитать лизинг

Цены на все линии для производства пвх-профилей

Преимущества нашего оборудования

  • Идеальная геометрия профиля, в том числе неравнополочного
  • Высокая производительность линии
  • Гарантия — 5 лет на все узлы и агрегаты (в т.ч. двигатели, редукторы, подшипники и.т.д.)
  • Пусконаладка и обучение входят в стоимость (в т.ч. проживание и проезд)
  • Наши линии поставляются в Евросоюз

Общие технические характеристики

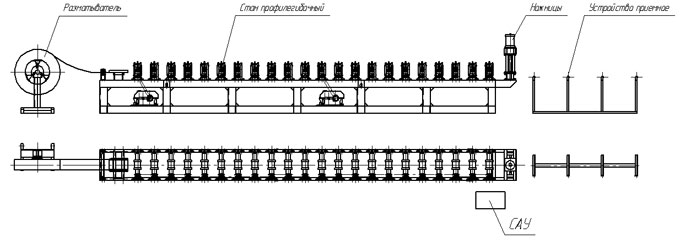

Эскиз линии для производства армирующего профиля 1 2 3 4 5

Технические параметры

  • Установленная мощность — от 9 кВт
  • Габариты — 12000 мм х 1060 мм х 1400 мм
  • Производительность — до 24 м/мин
  • Толщина ленты — от 1,2 до 2 мм
  • Ширина исходного рулона — от 50 до 300 мм
  • Количество рабочих клетей — от 10
  • Масса линии — от 5 000 кг
  • Обслуживающий персонал — 1 человек

Обрабатываемый материал

Тонколистовая оцинкованная сталь Череповецкого, Новолипецкого и Магнитогорского металлургических комбинатов для холодного профилирования (ХП) или общего назначения (ОН). Толщина цинкового покрытия может быть минимальной

Поставщики и производители металла

Особенности

Следует понимать, что существует очень много разновидностей профилей, например: Алюпласт, Артек, Века, WELTPLAST, Винтек, Висcесен, Геалан, KBE, Книппинг, Проплекс, Рехау, Саламандер, Тиссен, Трокал, Шуко и другие.

Каждый вид имеет свою геометрию, соответственно, оборудование для их изготовления будет иметь разный набор рабочего инструмента (клетей и роликов).

Виды армирующих профилей для ПВХ конструкций

  • Армирующий пвх-профиль
  • Армирующий пвх-профиль
  • Армирующий пвх-профиль
  • Армирующий пвх-профиль

Узлы и агрегаты производственной линии (базовая комплектация)

1

Консольный разматыватель 2 т.

Размотчик предназначен для размотки узких рулонов металла (до 320 мм), комплектует прокатные линии для производства узких профилей.

Консольный разматыватель 2 т.

Технические характеристики

Установленная мощность, кВт 3,0
Количество лопастей, шт 3
Грузоподъемность, кг до 2 000
Ширина рулона, мм до 320
Внутренний диаметр рулона, мм от 480 до 620
Наружный диаметр рулона, мм до 1 500
Толщина металла в рулоне, мм 0,3...1,0
Масса, кг ок. 650
Линейная скорость на d=500 мм, м/мин до 40
Возможность реверсивного движения предусмотрена

Размотчик оборудован системой управления (САУ), позволяющей работать в двух режимах – ручном и автоматическом. Скорость вращения катушки зависит от величины провиса полосы, контролируемую бесконтактными датчиками.

Узкий разматыватель – одна из разновидностей консольников, используемых для рулонов шириной до 600 мм. Применяется в линиях для изготовлении узких профилей (сайдинг, строительные профили ЛСТК и пр.)

Размотчики рулонов (виды и характеристики)

2

Стан прокатный

При помощи прокатного стана получается профиль нужной геометрии из гладкой заготовки.

Стан прокатный профилирующий

Преимущества прокатного стана

  • Крепление роликов и валов через шпонку исключает проблемы с переналадкой линии в дальнейшем
  • Рабочий инструмент изготовлен из стали Ст40Х, проходит обязательную термическую обработку(закалку)
  • Ресурс службы не менее 10 лет при интенсивной работе
3

Ножницы просечные (или фреза)

Предназначены для резки готовых готовых профилей в заданный размер.

Ножницы просечные ПНП 400

Технические характеристики

Толщина разрезаемого листа, мм до 2,0
Ширина реза, мм до 400
Габаритные размеры, мм 300 х 750 х 1200
Масса до 320
Привод, Квт до 3,0

В зависимости от вида профиля, в прокатных линиях могут применятся ножницы различных конструкций (просечные, фреза, гильотины). Вид используемого оборудования определяется в процессе постановки технического задания.

Ножницы для резки (виды и характеристики)

4

Приемное устройство

Cлужит накопителем готовых профилей для последующей упаковки.

Приемное устройство

Технические характеристики

Габариты (L x B x H), мм от 3000 x 400 x 1300

Рольганг используется в базовой комплектации линий для профилирования узких профилей (профиля для крепления гипсокартона, армирующие, фасадные и др.).

Приемные устройства (виды и характеристики)

5

Автоматическая система управления

Cвязывает все агрегаты в линию и синхронизирует управление ими.

Автоматическая система управления

Преимущества нашей САУ

  • Промышленное исполнение САУ, никаких "самоделок"
  • Используются комплектующие только европейских производителей
  • Выгрузка статистики работы линии на USB
  • САУ может интегрироваться в 1С:Бухгалтерию
  • Обеспечивает наиболее удобный интерфейс оператора
  • Следит за аварийными ситуациями
  • Минимизирует человеческий фактор

Отсутствуют китайские комплектующие!
