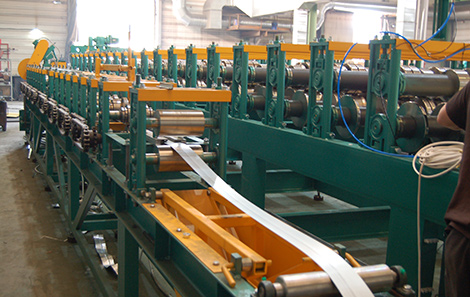

Оборудование для производства шины монтажной для воздуховодов

Для создания герметичных соединений прямоугольных труб воздуховодов и для ускорения монтажных работ, широко применяют профиль фланцевый "Шинорейка" или монтажную шину. Оборудование для ее изготовления производит наш завод.

Стоимость данного оборудования по запросу
Запросить предложение
Расcчитать лизинг

Преимущества нашего оборудования

  • Гарантия — 5 лет на все узлы и агрегаты (в т.ч. двигатели, редукторы, подшипники и.т.д.)
  • Пусконаладка и обучение входят в стоимость (в т.ч. проживание и проезд)
  • Высокая производительность линии
  • Идеальная геометрия получаемого профиля на разных металлах
  • Наши линии поставляются в Евросоюз

Общие технические характеристики

Эскиз линии для производства шинорейки воздуховода 1 2 3 4 5

Технические параметры

  • Скорость прокатки — до 24 м/мин
  • Установленная мощность — 11 кВт
  • Габариты — 14000 мм х 1060 мм х 1400 мм
  • Количество рабочих клетей — 17
  • Масса линии — 5 500 кг

Обрабатываемый материал

  • Оцинкованную сталь по ГОСТ 14918-80
  • Толщина ленты — от 0,7-0,9 мм
  • Ширина исходного рулона — зависит от геометрии профиля

Поставщики и производители металла

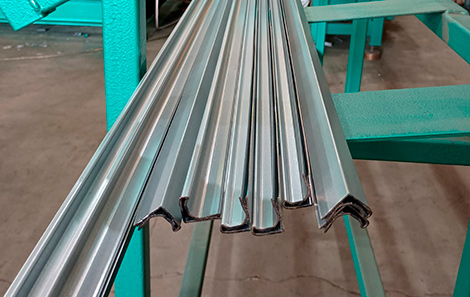

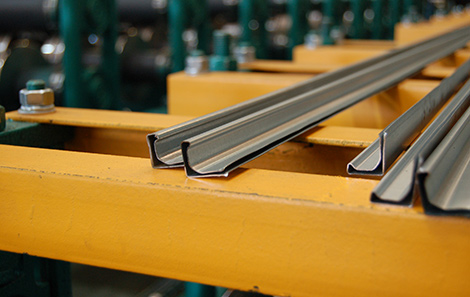

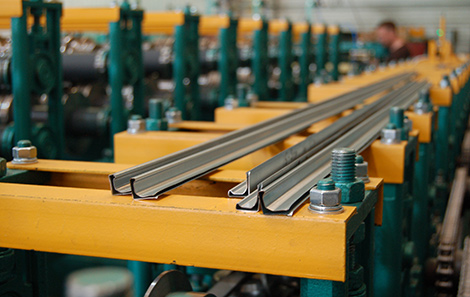

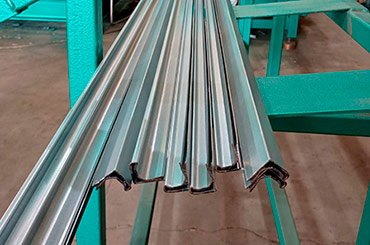

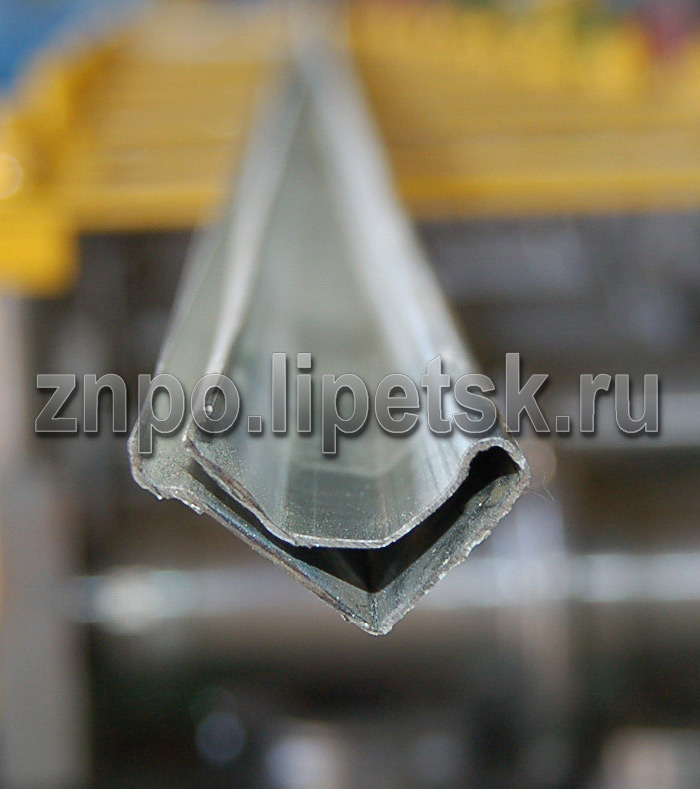

Виды шинореек для воздуховода

  • Шинорейка воздуховода
  • Шинорейка воздуховода
  • Шинорейка воздуховода

Узлы и агрегаты производственной линии (базовая комплектация)

1

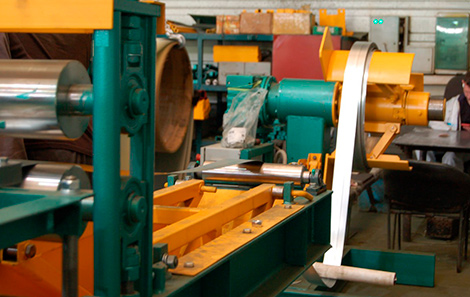

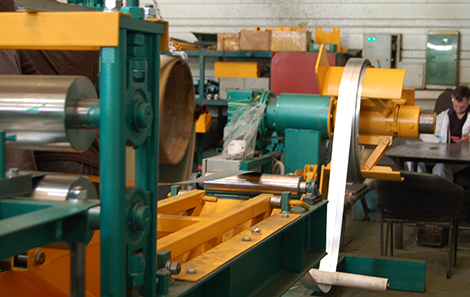

Разматыватель рулона консольный

Cлужит размоточным устройством для ленты шириной до 150 мм. Используется для комплектации оборудования, профилирующего узкие профили.

Разматыватель рулона консольный

Технические характеристики

Грузоподъемность, кг до 1 000
Ширина рулона, мм 150
Внутренний диаметр рулона, мм до 600
Наружный диаметр рулона, мм до 1 100
Толщина металла в рулоне, мм 0,3...1,5

Неприводной консольный размотчик служит размоточным устройством для ленты шириной до 150 мм. Используется для комплектации станков, профилирующего узкие профили (например, профили для крепления гипсокартона).

Размотчики рулонов (виды и характеристики)

2

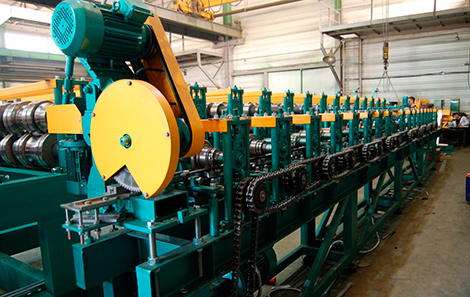

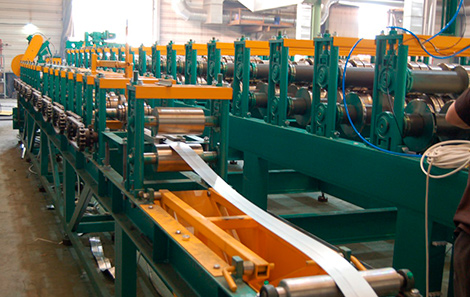

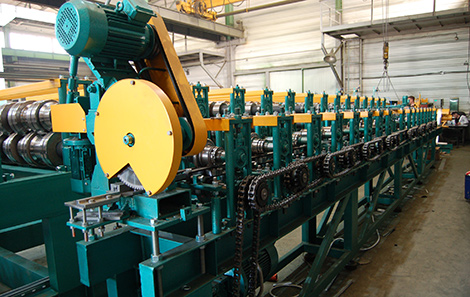

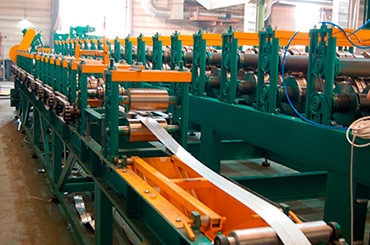

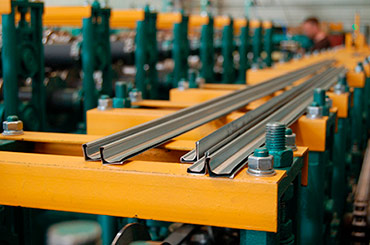

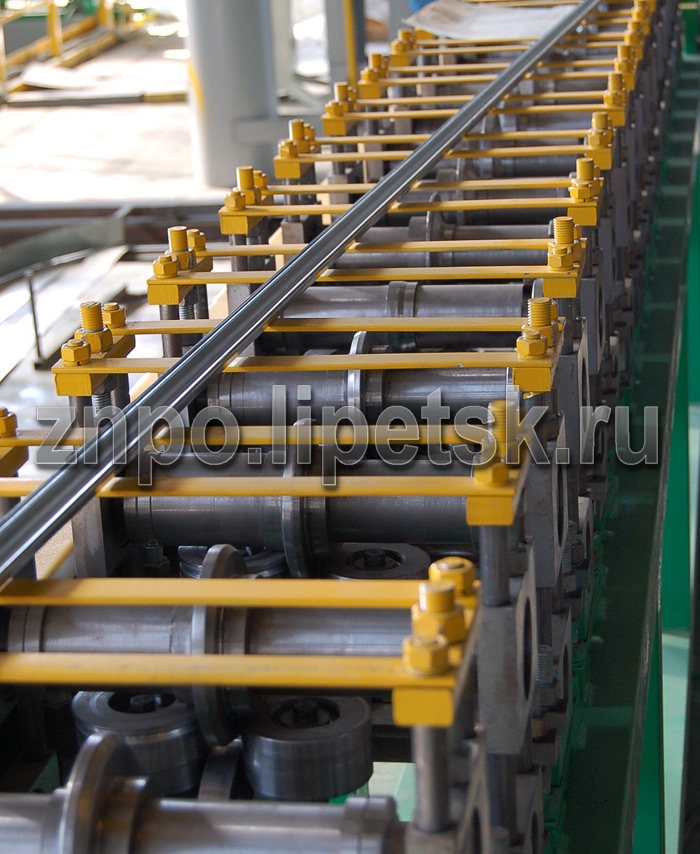

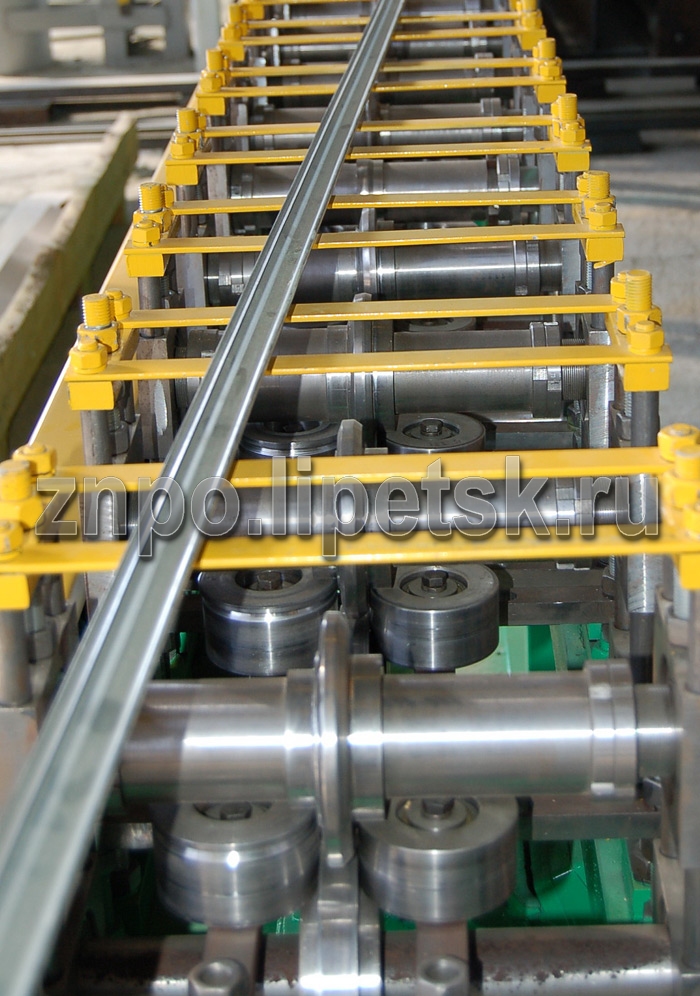

Стан прокатный

Главный узел прокатной линии. Формирует из гладкой полосы профиль нужной геометрии.

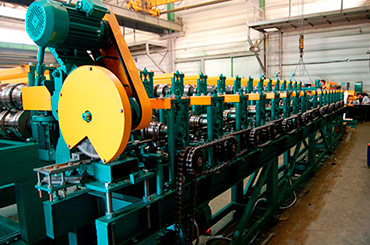

Стан прокатный профилирующий

Преимущества прокатного стана

  • Крепление роликов и валов через шпонку исключает проблемы с переналадкой линии в дальнейшем
  • Рабочий инструмент изготовлен из стали Ст40Х, инструмент с повышенной нагрузкой проходит обязательную термическую обработку(закалку)
  • Ресурс службы не менее 10 лет при интенсивной работе
3

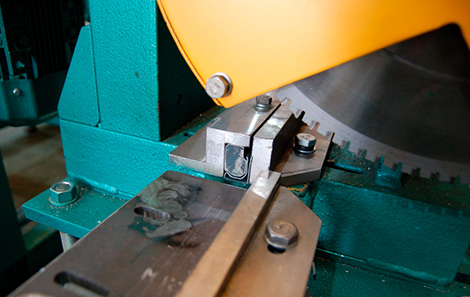

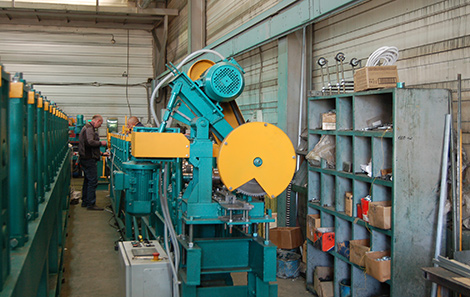

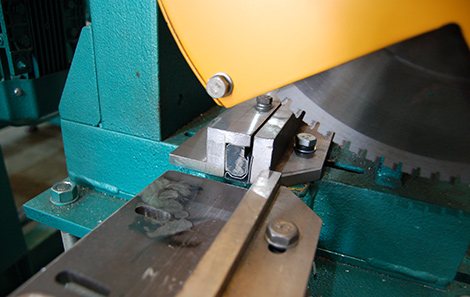

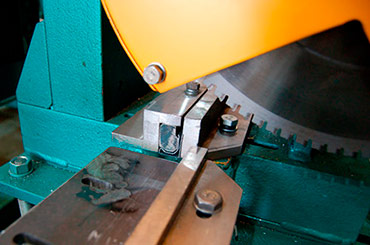

Ножницы просечные

Предназначены для резки готовой продукции на выходе из прокатного стана.

В зависимости от производимой продукции, станки могут комплектоваться ножницами разных конструкций (просечные, фреза).

Ножницы просечные пневматические «летучий руб»

Технические характеристики

Толщина разрезаемого листа, мм до 0,6
Ширина реза, мм профильные

Ножницы для резки (виды и характеристики)

4

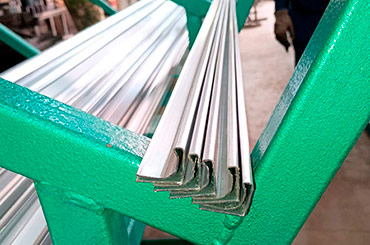

Приемное устройство

Готовый отрезанный профиль попадает на приемный рольганг, после чего, в ручную формируется пачка.

Приемное устройство

Технические характеристики

Габариты (L x B x H), мм от 3000 x 400 x 1300

Используется в базовой комплектации линий для профилирования узких профилей (профиля для крепления гипсокартона, армирующие, фасадные и др.).

Приемные устройства (виды и характеристики)

5

Автоматическая система управления

Автоматика позволяет оператору задавать требуемое число и длины профилей при помощи удобного интерфейса.

Автоматическая система управления

Преимущества нашей САУ

  • Промышленное исполнение САУ, никаких "самоделок"
  • Используются комплектующие только европейских производителей
  • Выгрузка статистики работы линии на USB
  • САУ может интегрироваться в 1С:Бухгалтерию
  • Обеспечивает наиболее удобный интерфейс оператора
  • Следит за аварийными ситуациями
  • Минимизирует человеческий фактор

Отсутствуют китайские комплектующие!
